Transceiver ottico NVIDIA Mellanox MFP7E20-N010 200G QSFP56 SR4 MPO-12 APC 50m OM4
Dettagli:
| Marca: | Mellanox |
| Numero di modello: | MFP7E20-N010 |
| Documento: | MFP7E20-Nxxx.pdf |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 pz |
|---|---|
| Prezzo: | Negotiate |
| Imballaggi particolari: | Scatola esterna |
| Tempi di consegna: | Basato sull'inventario |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | Fornitura per progetto/batch |
|
Informazioni dettagliate |
|||
| Modello n.: | MFP7E20-N010 | Forma materiale: | filo tondo |
|---|---|---|---|
| Consentito resistenza alla trazione: | 1000N <10000n | Certificazione: | RoHS, CE, ISO9001, VDE, CCC |
| materiale della guaina: | PVC | Lunghezza: | 10m |
| Velocità dati: | 400 GB/s | Origine: | India / Israele / Cina |
| Evidenziare: | Transceiver NVIDIA Mellanox 200G QSFP56,Modulo ottico Mellanox MFP7E20-N010 SR4,Transceiver QSFP56 SR4 MPO-12 APC |
||
Descrizione di prodotto
Panoramica del prodotto

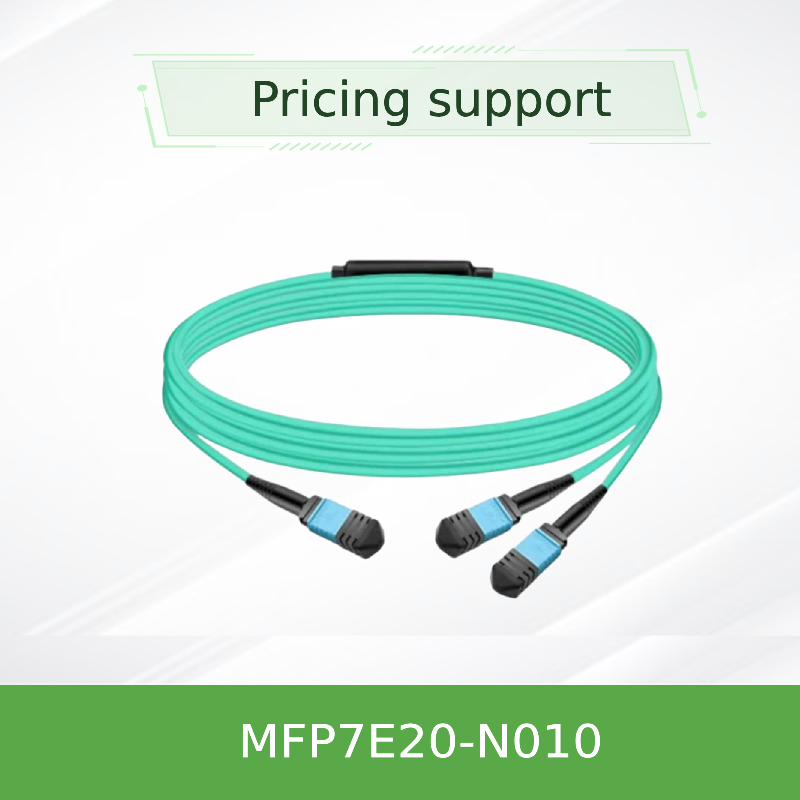

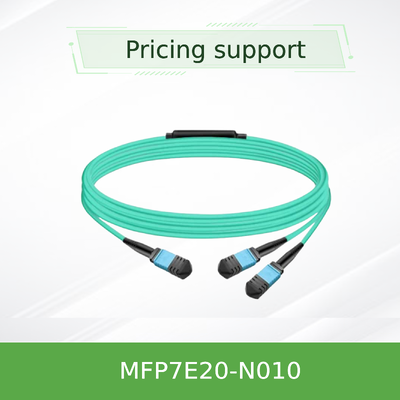

Il Mellanox MFP7E20-N010 è un cavo splitter ottico passivo che converte un'interfaccia transceiver OSFP 800G twin-port in due collegamenti indipendenti da 200G/400G. Utilizzando 8 fibre ottiche multimode attive (50/125µm) in una configurazione breakout MPO-12/APC verso doppio MPO-12/APC, fornisce una soluzione conveniente e a bassa perdita per collegare switch top-of-rack ad adattatori ConnectX-7 e DPU BlueField-3. La lucidatura a contatto fisico angolato (APC) minimizza i riflessi posteriori, garantendo un funzionamento stabile nei collegamenti PAM4 ad alta velocità.
Caratteristiche principali
- Capacità di breakout: 1× MPO-12/APC verso 2× MPO-12/APC per uscite doppie da 200G/400G
- Fibra multimode: 50/125µm OM3 (≤30m) / OM4 (≤50m) con guaina Aqua LSZH
- Cablaggio crossover di tipo B: Accoppia direttamente TX con RX per un abbinamento transceiver diretto
- Bassa perdita di inserzione: ≤0.35 dB + 0.0004×L (dB) per faccia terminale del connettore
- Lucidatura APC (8°): Riduce il riflesso ottico posteriore a ≥35 dB di perdita di ritorno
- Chiusura a pressione: Rilascio rapido, facile installazione in porte dense
- Conformità: Telcordia GR-1435, IEC 61754-7, RoHS, sicurezza laser Classe 1
- Supporto protocollo: InfiniBand HDR, Ethernet 200G/400G, NVLink
Tecnologia e design
L'MFP7E20-N010 sfrutta l'ingegneria ottica di precisione di NVIDIA. I connettori MPO-12/APC presentano fori di allineamento che si accoppiano con i perni guida del transceiver, garantendo un allineamento preciso delle fibre. La lucidatura angolata a 8 gradi elimina i riflessi di Fresnel che possono causare distorsioni del segnale nella modulazione PAM4. Ogni cavo viene testato in fabbrica per perdita di inserzione, perdita di ritorno e polarità. La guaina LSZH (low smoke zero halogen) riduce le emissioni tossiche in caso di incendio, rendendola adatta per ambienti di data center.
Distribuzioni tipiche
- Switch-to-Server: Collega switch NVIDIA Spectrum-4 o Quantum-2 a schede di rete ConnectX-7 e DPU BlueField-3 in rack di calcolo/storage
- Breakout 400G a 2×200G: Utilizzo con transceiver OSFP DR8 twin-port per dividere in due collegamenti da 200G per server doppi
- High-performance computing (HPC): Interconnessione a bassa latenza per cluster di addestramento AI e storage distribuito
- Inter-rack del data center: Collegamenti a corto raggio (fino a 50m) con integrazione di pannelli di permutazione
Compatibilità
Transceiver: NVIDIA MMA4Z00-NS (twin OSFP), MMA4Z00-NS400 (OSFP), MMA1Z00-NS400 (QSFP112) - tutti con interfaccia MPO-12/APC.
Switch / Adattatori: NVIDIA Spectrum-4, Quantum-2, ConnectX-7, BlueField-3 e qualsiasi porta 400G/200G che accetta OSFP/QSFP112 con MPO-12/APC.
Tipo di fibra: Multimode OM3 (≤30m) o OM4 (≤50m). Guaina Aqua.
Switch / Adattatori: NVIDIA Spectrum-4, Quantum-2, ConnectX-7, BlueField-3 e qualsiasi porta 400G/200G che accetta OSFP/QSFP112 con MPO-12/APC.
Tipo di fibra: Multimode OM3 (≤30m) o OM4 (≤50m). Guaina Aqua.
Nota: Non può essere miscelato con connettori UPC (blu) - solo APC.
Specifiche tecniche
| Parametro | Valore |
|---|---|
| Tipo di prodotto | Cavo splitter ottico passivo, MPO-12/APC a 2×MPO-12/APC |
| Numero di fibre | 8 attive (4 TX + 4 RX) + 4 membri di rinforzo inattivi |
| Tipo di fibra | 50/125µm multimode OM3 (≤30m) / OM4 (≤50m) |
| Lucidatura connettore | Contatto fisico angolato (APC), 8° |
| Perdita di inserzione (per estremità) | ≤0.35 dB + 0.0004×L (L in metri) |
| Perdita di ritorno | ≥35 dB |
| Temperatura operativa | 0 °C a 70 °C |
| Temperatura di stoccaggio | -40 °C a 85 °C |
| Umidità (senza condensa) | 10% - 85% RH |
| Materiale guaina | LSZH (Low Smoke Zero Halogen), Aqua, OFNR |
| Raggio di curvatura minimo | 30 mm (ovunque sul cavo) |
| Diametro cavo | 3.0 ± 0.2 mm |
| Topologia cablaggio | Tipo B (crossover) |
| Normative | CB, cTUVus, CE, FCC Classe A, ICES, RCM, VCCI, laser Classe 1 (IEC 60825-1) |
| Lunghezza (N010) | 10 metri (lunghezze personalizzate disponibili) |
Guida alla selezione
| Numero parte d'ordine | Descrizione | Lunghezza |
|---|---|---|
| MFP7E20-N003 | MMF, MPO-12 APC a 2×MPO-12 APC | 3 m |
| MFP7E20-N005 | MMF, MPO-12 APC a 2×MPO-12 APC | 5 m |
| MFP7E20-N007 | MMF, MPO-12 APC a 2×MPO-12 APC | 7 m |
| MFP7E20-N010 | MMF, MPO-12 APC a 2×MPO-12 APC | 10 m |
| MFP7E20-N015 | MMF, MPO-12 APC a 2×MPO-12 APC | 15 m |
| MFP7E20-N020 | MMF, MPO-12 APC a 2×MPO-12 APC | 20 m |
| MFP7E20-N030 | MMF, MPO-12 APC a 2×MPO-12 APC | 30 m |
| MFP7E20-N050 | MMF, MPO-12 APC a 2×MPO-12 APC | 50 m |
Per lunghezze non elencate, si prega di contattare il nostro team di vendita per opzioni personalizzate.
Vantaggi chiave
- Salvaspazio: Il design breakout riduce l'utilizzo delle porte su switch ad alta densità
- Integrità del segnale superiore: La lucidatura APC e l'allineamento preciso della ghiera riducono i tassi di errore di bit in PAM4
- Robusto e affidabile: Testato in fabbrica per IL/RL, cicli termici e resistenza alla trazione
- Eco-compatibile: La guaina LSZH soddisfa rigorosi standard di sicurezza antincendio e ambientali
- Pronto per il futuro: Supporta 200G per corsia, scalabile a 800G con OSFP twin-port
Matrice di compatibilità
| Tipo di transceiver | Configurazione porta | Velocità dati |
|---|---|---|
| NVIDIA MMA4Z00-NS (OSFP) | Doppia porta, 2×MPO-12 APC | 800G (2×400G) |
| NVIDIA MMA4Z00-NS400 (OSFP) | Porta singola, MPO-12 APC | 400G |
| NVIDIA MMA1Z00-NS400 (QSFP112) | Porta singola, MPO-12 APC | 400G |
| OSFP/QSFP112 di terze parti | Interfaccia MPO-12 APC | 200G/400G (verificare IL) |
Fatti chiave
Numero parte: MFP7E20-N010
Tipo connettore: MPO-12/APC (femmina)
Rapporto di breakout: 1 → 2 (doppio 200G/400G)
Portata massima: 50 m (OM4), 30 m (OM3)
Nucleo fibra: 50/125µm multimode
Protocolli: Ethernet, InfiniBand, NVLink
Checklist acquirente
- Confermare che la porta del transceiver sia MPO-12/APC (non UPC)
- Verificare la lunghezza del cavo richiesta (N010 = 10m)
- Assicurarsi che l'impianto in fibra sia multimode OM3 o OM4
- Verificare che lo switch/adattatore supporti la polarità di tipo B
- Rivedere il budget di perdita di inserzione del collegamento (inclusi i pannelli di permutazione)
Domande frequenti
D: Qual è la differenza tra MFP7E20-N010 e un cavo MPO-12 standard?
R: È un cavo splitter 1-a-2 con crossover di tipo B, specificamente progettato per dividere un transceiver OSFP 800G twin-port in due collegamenti da 200G/400G. I cavi MPO standard sono tipicamente diretti.
D: Posso usare questo cavo con transceiver da 100G o 40G?
R: No, è ottimizzato per la segnalazione PAM4 a 200G/400G. Potrebbe non soddisfare i requisiti di perdita di inserzione per ottiche NRZ legacy.
D: Qual è la distanza massima supportata?
R: 50 metri su fibra OM4 (con due giunzioni di pannello di permutazione). Per OM3, il limite è 30 metri.
D: Il cavo è compatibile con QSFP-DD o SFP-DD?
R: Si interfaccia con transceiver MPO-12/APC; QSFP-DD e SFP-DD utilizzano tipicamente connettori diversi (ad es. MPO-16 o LC). Si prega di verificare il tipo di transceiver.
Precauzioni di manipolazione
- Mantenere i cappucci antipolvere sui connettori fino al momento dell'installazione per evitare contaminazioni
- Pulire sempre sia la ghiera del cavo che la sede del transceiver con un pulitore ottico approvato prima dell'accoppiamento
- Non piegare il cavo più stretto del raggio minimo di 30 mm
- Evitare l'esposizione a liquidi o solventi; la guaina LSZH non è resistente agli agenti chimici di tutte le sostanze
- Osservare le precauzioni standard ESD durante la manipolazione (sebbene il cavo sia passivo, si accoppia con transceiver sensibili all'ESD)
