Switch InfiniBand NVIDIA Quantum-2 MQM9700-NS2F 400Gb/s – 64 porte NDR, flusso d'aria P2C, gestione integrata
Dettagli:
| Marca: | Mellanox |
| Numero di modello: | MQM9700-NS2F (920-9B210-00FN-0M0) |
| Documento: | MQM9700 series.pdf |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 pz |
|---|---|
| Prezzo: | Negotiate |
| Imballaggi particolari: | Scatola esterna |
| Tempi di consegna: | Basato sull'inventario |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | Fornitura per progetto/batch |
|
Informazioni dettagliate |
|||
| Numero di modello: | MQM9700-NS2F (920-9B210-00FN-0M0) | Marca: | Mellanox |
|---|---|---|---|
| Connettività uplink: | 400 Gbps | Nome: | Commutatore di rete di InfiniBand MQM9700-NS2F Mellanox 1U NDR 400Gb/S per il server |
| Parola chiave: | Switch di rete Mellanox | Configurazione della porta: | 64x 400G, 32x OSFP |
| Evidenziare: | Switch InfiniBand NVIDIA Quantum-2 a 400 Gb/s,Interruttore NDR InfiniBand a 64 porte,Switch InfiniBand con flusso d'aria P2C |
||
Descrizione di prodotto

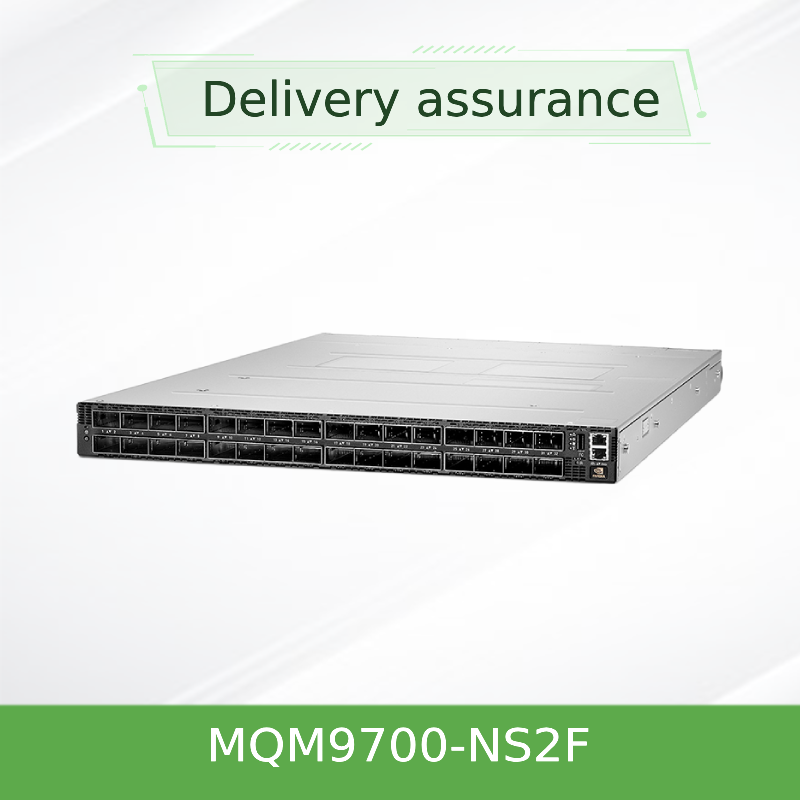

NVIDIA Quantum-2 MQM9700-NS2F 400Gb/s InfiniBand Switch
Il NVIDIA Quantum-2 MQM9700-NS2F offre 64 porte di 400Gb/s InfiniBand in un telaio da 1U conflusso d'aria da davanti a dietro (P2C), che consente cluster di intelligenza artificiale e HPC su scala estrema in ambienti standard di data center.gestore della sottorete di bordo, questo switch completamente gestito supporta fino a 2.000 nodi out-of-the-box e integra SHARPv3, RDMA e routing adattivo per prestazioni senza compromessi.
Visualizzazione del prodotto
L'MQM9700-NS2F è un switch a configurazione fissa InfiniBand a 400Gb/s completamente gestito della serie NVIDIA Quantum-2, conflusso d'aria da davanti a dietro (P2C)e ungestore della sottorete di bordoFornisce 32 porte OSFP, ciascuna capace di 400Gb/s (o 128 porte a 200Gb/s con tecnologia port-split), e offre un throughput bidirezionale complessivo di 51.2 Tb/s.
Caratteristiche chiave
- 64 porte non bloccanti da 400 Gb/s (32 connettori OSFP)
- 51.2 Tb/s di portata bidirezionale aggregata
- Tecnologia port-split: fino a 128 porte @ 200Gb/s
- SHARPv3 in-network computing con 32x di accelerazione dell'IA
- La latenza submicrosegonda con routing adattivo
- Tessuto auto-riparabile, QoS e controllo della congestione
- Gestione della sottorete di bordoGestione fino a 2.000 nodi
- 1+1 potenza redundante a scambio caldo (200-240Vac)
- Flusso d'aria P2C (da davanti a dietro)Ventilatori a riscaldamento
- MLNX-OS con interfacce CLI, WebUI, SNMP e JSON
- Retrocompatibile con HDR, EDR e FDR
Tecnologia: NVIDIA Quantum-2 Architecture
La piattaforma Quantum-2 integra la tecnologia SHARP di terza generazione (SHARPv3), consentendo l'aggregazione dei dati in rete che riduce il movimento dei dati e accelera la formazione dell'IA e le simulazioni HPC.Combinato con Remote Direct Memory Access (RDMA) e NVIDIA's Scalable Hierarchical Aggregation and Reduction Protocol, l'MQM9700-NS2F migliora notevolmente le prestazioni delle applicazioni mentre i dati attraversano il tessuto.
Disposizioni tipiche
- Cluster di AI e Machine Learning formazione accelerata GPU su larga scala con SHARPv3
- High-performance computing (HPC)- simulazioni di ricerca, modellazione del tempo e genomica
- Data center spine-leaf¢ tessuti InfiniBand 400G per l'archiviazione e il calcolo a bassa latenza
- Enterprise e cloud reti scalabili e multi-tenant con gestione delle sottoreti di bordo
- Governo e istruzione- laboratori di ricerca e centri di supercalcolo
Specificità
| Parametro | MQM9700-NS2F |
|---|---|
| Porti / Velocità | 64 porte 400Gb/s (32 OSFP); fino a 128 porte @ 200Gb/s con split |
| Trasmissione aggregata | 51.2 Tb/s bidirezionale |
| Inoltro di pacchetti | > 66,5 miliardi di pacchetti al secondo (BPPS) |
| Fattore di forma | 1U montatura a scaffale, 43,6 x 438 x 660,4 mm |
| Peso | 140,5 kg |
| Fornitore di alimentazione | 1 + 1 ridondante, scambiabile a caldo, 200-240Vac, 80+ Oro, ENERGY STAR |
| Frigorifero | Flusso d'aria da fronte a posteriore (P2C), ventilatori intercambiabili a caldo |
| Gestione | Gestione della sottorete di bordo(fino a 2.000 nodi) |
| Temperatura di funzionamento | 0°C a 40°C |
| Garanzia | 1 anno (disponibili opzioni estese) |
Guida alla selezione
| Numero della parte ordinabile | Descrizione | Flusso d'aria | Gestione |
|---|---|---|---|
| MQM9700-NS2F | 64 porte 400Gb/s, 32 OSFP, gestito, flusso d'aria P2C | Da davanti a dietro (P2C) | Gestione della sottorete di bordo |
| MQM9700-NS2R | 400Gb/s a 64 porte, gestito, flusso d'aria C2P | Connettore di alimentazione (C2P) | Gestione della sottorete di bordo |
| MQM9790-NS2F | 400Gb/s a 64 porte, non gestito, flusso d'aria P2C | Da davanti a dietro | Fabbricazione a partire da prodotti di base (esclusi i prodotti di base) |
| MQM9790-NS2R | 400Gb/s a 64 porte, non gestito, flusso d'aria C2P | Collettore di alimentazione | Fabbricazione a partire da prodotti di base (esclusi i prodotti di base) |
Vantaggi
- Densità senza pari:64 porte di 400G in 1U, riducono lo spazio e la potenza del rack per porta
- Accelerazione in rete:SHARPv3 riduce il movimento dei dati e accelera i carichi di lavoro AI/ML fino a 32 volte
- Topologie flessibili:Supporta Fat Tree, DragonFly+, Torus e altro per qualsiasi design di cluster
- Gestione semplificata:Il gestore di sottorete di bordo consente l'operazione out-of-the-box per un massimo di 2.000 nodi
- Flusso d'aria P2C standard:Corrisponde alla maggior parte dei disegni di raffreddamento del data center con flusso d'aria da davanti a dietro
- Protezione degli investimenti:Retrocompatibile con HDR/EDR e a prova di futuro per NDR200/400
Domande frequenti
Qual è la differenza tra MQM9700 e MQM9790?
MQM9700 include un gestore di subnet di bordo ed è completamente gestito out-of-the-box per un massimo di 2.000 nodi.
Cosa significa flusso d'aria P2C?
Il flusso d'aria P2C (power-to-connector, comunemente indicato come "frontale-posteriore") significa che l'aria entra dal lato dell'alimentazione e esce dal lato del connettore.Questa è la direzione standard di flusso d'aria utilizzato nella maggior parte dei progetti di raffreddamento del data center.
Posso utilizzare MQM9700-NS2F con l'infrastruttura HDR InfiniBand esistente?
Sì, l'interruttore è compatibile con le velocità HDR, EDR e FDR, consentendo aggiornamenti incrementali.
Precauzioni
- Assicurarsi che la temperatura ambiente di funzionamento rimanga compresa tra 0°C e 40°C
- Utilizzare solo moduli e cavi ottici con qualità NVIDIA per prestazioni ottimali
- La direzione corretta del flusso d'aria (P2C) deve corrispondere all'ambiente di installazione
- Non bloccare le prese d'aria dei ventilatori; mantenere almeno 5 cm di distanza da entrambi i lati
- L'alimentazione deve soddisfare i requisiti 200-240Vac; la messa a terra è obbligatoria
Lista di controllo dell'acquirente
- Confirmare la direzione del flusso d'aria (P2C) corrisponde al layout del data center hot-aisle/cold-aisle
- Verificare che la dimensione del cluster si adatti al limite di 2.000 nodi del gestore della sottorete di bordo
- Validazione dei requisiti di potenza di ingresso (200-240Vac) e di ridondanza
- Controllare le lunghezze e i tipi di cavi OSFP (rame/fibra) per le distanze dei rack
- Chiedere una garanzia estesa o un supporto in loco, se necessario per un'implementazione mission-critical
