Switch InfiniBand Smart NVIDIA MSB7800-ES2F 100Gb/s – 36 porte QSFP28, 7.2Tb/s, gestito MLNX-OS
Dettagli:
| Marca: | Mellanox |
| Numero di modello: | MSB7800-ES2F |
| Documento: | MSB7800-ES2F.pdf |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 pz |
|---|---|
| Prezzo: | Negotiate |
| Imballaggi particolari: | Scatola esterna |
| Tempi di consegna: | Basato sull'inventario |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | Fornitura per progetto/batch |
|
Informazioni dettagliate |
|||
| Applicazione: | Server | Condizione: | NUOVO E ORIGINALE |
|---|---|---|---|
| Capacità di commutazione: | 2,6 Tbps | Connettività uplink: | 200 GBP |
| Nome: | Commutatori di Ethernet di Mellanox del porto di MSB7800-ES2F 36 | Parola chiave: | commutatori di Ethernet del mellanox |
| Evidenziare: | Switch InfiniBand Smart NVIDIA 36 porte QSFP28,Switch InfiniBand 100Gb/s gestito MLNX-OS,Switch di rete da 7.2Tb/s con 36 porte |
||
Descrizione di prodotto

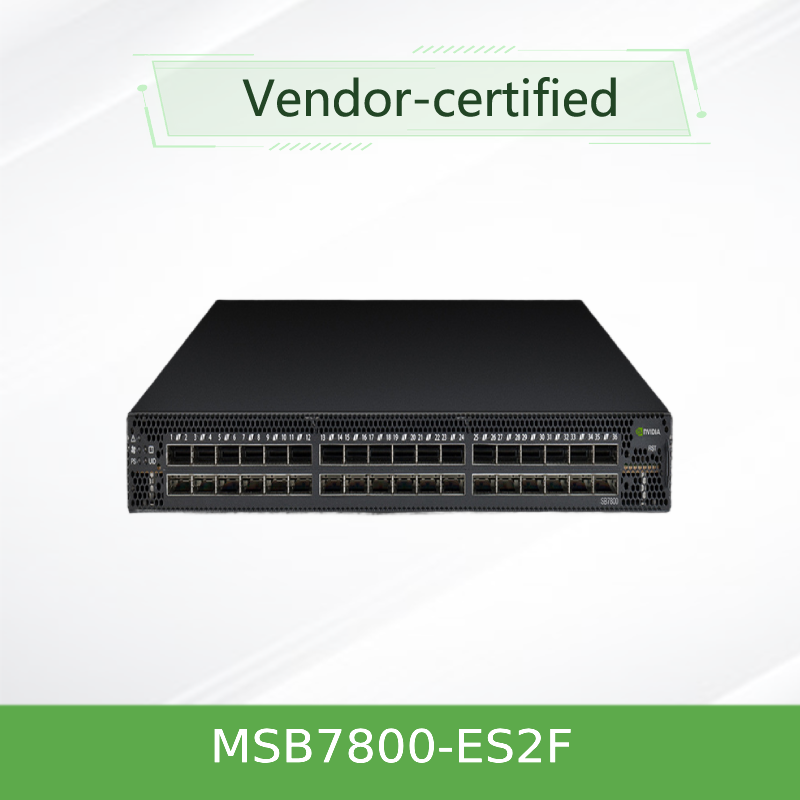

NVIDIA MSB7800-ES2F Switch InfiniBand Smart 100Gb/s
Switch InfiniBand smart a configurazione fissa ad alte prestazioni da 100 Gb/s che offre 36 porte QSFP28 con throughput bidirezionale non bloccante da 7,2 Tb/s e latenza di porta ultra-bassa. Progettato appositamente per la connettività leaf top-of-rack in cluster HPC, AI training e data center aziendali.
Specifiche Chiave
- Porte: 36 x QSFP28 (100 Gb/s)
- Throughput: 7,2 Tb/s non bloccante
- Latenza: ~90 ns da porta a porta
- Alimentazione (Tip.): 122 W (ponderato ATIS)
- Flusso d'aria: P2C (Port-to-Core) / Fronte-Retro
- Gestione: MLNX-OS (interno) + UFM ready
Panoramica del Prodotto
L'NVIDIA MSB7800-ES2F è uno switch InfiniBand fisso da 100 Gb/s della serie SB7800, progettato per ambienti in cui ogni bit di larghezza di banda e la latenza ultra-bassa sono fondamentali. Integra 36 porte da 100 Gb/s in uno chassis compatto 1U, offrendo un throughput bidirezionale aggregato di 7,2 Tb/s.
Questo modello è dotato di flusso d'aria P2C (port-to-core) — ideale per progetti di raffreddamento a corridoio freddo nei data center con flusso d'aria fronte-retro. La CPU x86 dual-core Intel Celeron integrata con 4 GB di RAM DDR3 e 16 GB di SSD esegue MLNX-OS, abilitando la gestione completa dello chassis, CLI/WebUI e automazione.
Caratteristiche Principali
- 36 porte QSFP28 da 100 Gb/s - Larghezza di banda bidirezionale non bloccante completa con supporto EDR InfiniBand
- Throughput aggregato di 7,2 Tb/s - Capacità di switching ad alta densità in un fattore di forma 1U
- Calcolo In-Network con SHARP™ - Scarica le operazioni collettive dalla CPU al fabric dello switch
- Completamente gestito con MLNX-OS - CPU x86 dual-core integrata, supporta API CLI, WebUI, SNMP e JSON

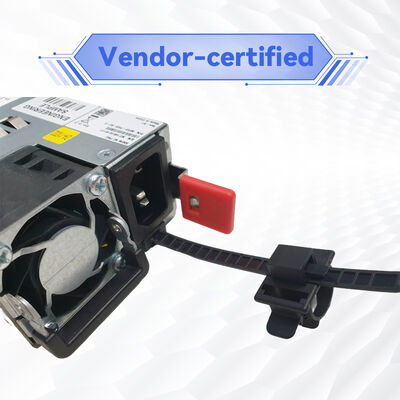

- Componenti ridondanti e sostituibili a caldo - Alimentatori ridondanti 1+1 e moduli ventola sostituibili a caldo
- Design a basso consumo energetico - Consumo energetico ponderato ATIS fino a 122 W
- Flusso d'aria P2C (MSB7800-ES2F) - Raffreddamento fronte-retro compatibile con layout standard dei data center
- Pronto per NVIDIA UFM® - Integrazione con Unified Fabric Manager per telemetria avanzata e automazione
Tecnologia: Accelerazione In-Network con SHARP
NVIDIA Scalable Hierarchical Aggregation and Reduction Protocol (SHARP)™ migliora le prestazioni delle operazioni MPI scaricando le operazioni di comunicazione collettiva dalla CPU alla rete dello switch. Ciò riduce drasticamente il tempo delle operazioni MPI e diminuisce la quantità totale di dati che attraversano la rete.
Per i carichi di lavoro di intelligenza artificiale e deep learning, SHARP accelera le operazioni collettive NCCL, offrendo un miglioramento delle prestazioni fino a 2,5 volte. La serie MSB7800 include supporto hardware dedicato per SHARP, rendendola un abilitatore chiave per l'addestramento distribuito su larga scala e il calcolo scientifico.
Specifiche Tecniche
| Parametro | Specifiche |
|---|---|
| Modello | MSB7800-ES2F |
| Porte e Velocità | 36 x QSFP28; 100 Gb/s per porta (InfiniBand EDR) |
| Throughput Aggregato | 7,2 Tb/s bidirezionale non bloccante |
| Latenza dello Switch | ~90 ns da porta a porta |
| CPU / Sistema | Intel Celeron 1047UE dual-core, 4 GB RAM DDR3, 16 GB SSD |
| Sistema Operativo | MLNX-OS (gestito internamente) |
| Alimentatore | 1+1 ridondante, sostituibile a caldo; 80 Plus Gold, certificato ENERGY STAR |
| Raffreddamento / Flusso d'aria | Ventole sostituibili a caldo; P2C (port-to-core) — fronte-retro |
| Dimensioni | 4,3 cm x 42,8 cm x 68,6 cm; montaggio rack 1U |
| Peso | 11,978 kg (circa 26,4 libbre) |
| Temperatura Operativa | 0°C a 45°C |
Guida alla Selezione della Serie SB7800
| Codice Articolo Ordinabile | Descrizione | Flusso d'aria | Tipo |
|---|---|---|---|
| MSB7800-ES2F | Switch InfiniBand 1U da 100 Gb/s, 36 QSFP28, PSU AC duali, flusso d'aria P2C | P2C | Switch Gestito |
| MSB7800-ES2R | Uguale a sopra con flusso d'aria C2P | C2P | Switch Gestito |
| MSB7880-ES2F | Router InfiniBand 1U da 100 Gb/s, 36 QSFP28, PSU AC duali, flusso d'aria P2C | P2C | Router |
| MSB7880-ES2R | Router InfiniBand 1U da 100 Gb/s, 36 QSFP28, PSU AC duali, flusso d'aria C2P | C2P | Router |
Nota: MSB7800-ES2F (flusso d'aria P2C) è raccomandato per progetti di raffreddamento fronte-retro. Per il raffreddamento retro-fronte, selezionare MSB7800-ES2R. Le varianti router (MSB7880) aggiungono funzionalità gateway per fabric multi-subnet.
Distribuzioni Tipiche
- High-Performance Computing (HPC) - Switch leaf in topologie fat-tree per simulazioni scientifiche e ricerca
- Cluster AI e Machine Learning - Interconnessione a bassa latenza per addestramento distribuito con GPU NVIDIA
- Data Center Aziendali - Connettività top-of-rack per ambienti virtualizzati e analisi di big data
- Storage Scale-out - Collega nodi di storage ad alte prestazioni a cluster di calcolo
Compatibilità
- Architettura InfiniBand: Conforme alle specifiche IBTA 1.21 e 1.3
- Retrocompatibile: Supporta velocità di collegamento 100G EDR, 56G FDR e 40G QDR

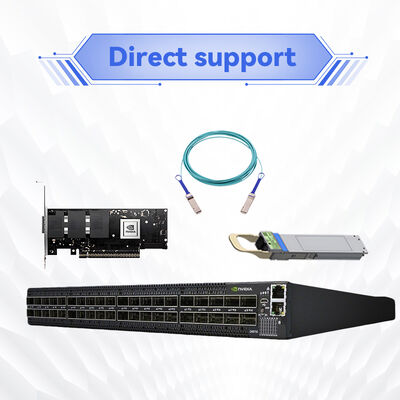

- Schede Host: Completamente compatibile con gli adattatori della serie NVIDIA ConnectX®
- Cablaggio: DAC passivi in rame QSFP28, cavi ottici attivi e transceiver ottici
- Stack Software: Funziona con HPC-X, MLNX_OFED, OpenMPI e NVIDIA NCCL
Domande Frequenti
Qual è la differenza tra MSB7800 e MSB7880?
MSB7800 è uno switch InfiniBand standard per fabric leaf/spine. MSB7880 è un router InfiniBand che fornisce funzionalità gateway, consentendo la connettività tra subnet indipendenti con isolamento e capacità multi-tenant.
Supporta la tecnologia SHARP™?
Sì. La serie MSB7800 supporta pienamente il calcolo in-network NVIDIA SHARP per l'accelerazione delle operazioni collettive attraverso il fabric.
Quali opzioni di gestione sono disponibili?
MLNX-OS fornisce API CLI, WebUI, SNMP e JSON. Per distribuzioni più ampie, lo switch può essere gestito da NVIDIA UFM per telemetria avanzata, analisi predittiva e automazione.
Precauzioni e Note d'Ordine
- La direzione del flusso d'aria è critica: MSB7800-ES2F utilizza flusso d'aria P2C (port-to-core) — verificare il progetto di raffreddamento del rack
- Ingresso alimentazione: AC ridondante duale con connettori C13/C14 (100-240VAC)
- Profondità rack: Profondità standard 68,6 cm — verificare la compatibilità del rack
- Cavi e transceiver venduti separatamente — pianificare il cablaggio QSFP28 in base ai requisiti di distanza
Checklist Acquirente
- Confermare la direzione del flusso d'aria: MSB7800-ES2F utilizza P2C — verificare la compatibilità del raffreddamento del rack
- Verificare il tipo di cavo: QSFP28 DAC o transceiver ottici in base alla distanza
- Controllare l'ingresso di alimentazione: AC ridondante duale con connettori C13/C14 (100-240VAC)
- Assicurarsi che la profondità del rack supporti 68,6 cm — profondità standard
- Pianificare la gestione: MLNX-OS fornisce gestione on-board; UFM opzionale per fabric più grandi
- Validare il supporto SHARP™ nello stack applicativo
- Confermare la garanzia e le opzioni di supporto
