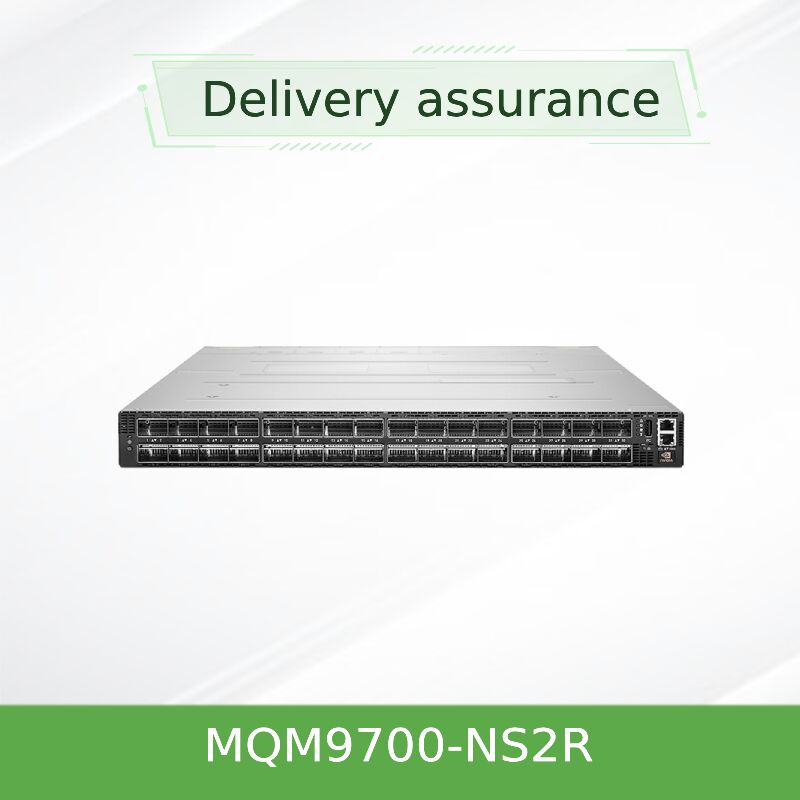

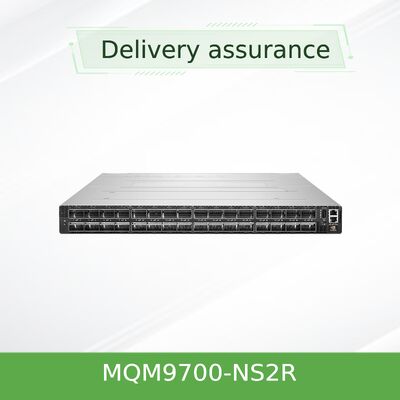

MQM9700-NS2R 400G NDR InfiniBand Smart Switch – 64 Porte Subnet Manager Integrato Flusso d'aria C2P
Dettagli:
| Marca: | Mellanox |
| Numero di modello: | MQM9700-NS2R (920-9B210-00RN-0M2) |
| Documento: | MQM9700 series.pdf |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 pz |
|---|---|
| Prezzo: | Negotiate |
| Imballaggi particolari: | Scatola esterna |
| Tempi di consegna: | Basato sull'inventario |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | Fornitura per progetto/batch |
|
Informazioni dettagliate |
|||
| Modello n.: | MQM9700-NS2R (920-9B210-00RN-0M2) | velocità di trasmissione: | 400G |
|---|---|---|---|
| Porti: | 64 | Tecnologia: | Infiniband |
| Velocità massima: | Ndr | Pacchetto di trasporto: | imballaggio |
Descrizione di prodotto
Progettato per ambienti AI e HPC su scala estrema, l'MQM9700-NS2R offre 64 porte non bloccanti di 400Gb/s InfiniBand in un telaio compatto da 1U,dotato di un gestore di sottorete di bordo integrato per un massimo di 2,000 nodi, SHARPv3 in-network computing e flusso d'aria inverso da connettore a alimentazione (C2P) per i data center che richiedono raffreddamento retro-front.
Il gruppo Starsurge di Hong Kong presenta l'NVIDIA Quantum-2 MQM9700-NS2R, un switch InfiniBand ad alte prestazioni e completamente gestito a 400Gb/s con flusso d'aria inverso (connettore-a-potenza).come parte della serie QM9700, questo switch fornisce 32 porte OSFP che supportano connessioni da 64×400Gb/s (o fino a 128 porte a 200Gb/s tramite tecnologia port-split).2 terabit al secondo di throughput bidirezionale e oltre 66.5 miliardi di pacchetti al secondo, il MQM9700-NS2R include un gestore di sottorete integrato che consente un semplice bring-up per un massimo di 2.000 nodi,rendendolo ideale per gli istituti di ricerca, finanza, produzione e cluster di IA aziendali che richiedono bassa latenza, tessuto senza perdite e gestione semplificata.
- Densità di porti senza precedenti:64 porte di 400 Gb/s NDR InfiniBand in 1U, architettura non bloccante.
- Modalità a doppia densità 200 Gb/s:Supporta fino a 128 porte a 200Gb/s utilizzando la tecnologia NVIDIA port-split, riducendo il TCO per le topologie leaf-spine.
- Gestione integrata delle sottoreti:On-board Subnet Manager gestisce fino a 2.000 nodi out-of-the-box; accessibile tramite interfacce CLI, WebUI, SNMP o JSON.
- Informatica in rete:SHARPv3 (Scalable Hierarchical Aggregation and Reduction Protocol) offre un'accelerazione dell'IA 32 volte superiore rispetto alla generazione precedente.
- Servizi tecnici avanzati:RDMA, routing adattivo, controllo della congestione, mappatura VL migliorata e capacità di rete auto-riparazione.
- Flusso d'aria inverso (C2P):Direzione del flusso d'aria da connettore a alimentazione ideale per disegni di data center con corridoio freddo sul lato di porta.
- Redundanza e affidabilità:1 + 1 alimentatori a riscaldamento ridondanti, ventilatori a riscaldamento.
- Compatibile con il passato:Supporta le precedenti generazioni di InfiniBand (HDR, EDR, FDR).
Costruito su NVIDIA Quantum-2 ASIC, l'MQM9700-NS2R sfrutta la tecnologia SerDes all'avanguardia 400Gb/s. Incorpora Remote Direct Memory Access (RDMA) per bassi costi generali di CPU e elevato throughput,Routing adattivo per evitare i punti caldi del tessuto, e NVIDIA SHARPv3 per riduzioni in rete, accelerando drasticamente le operazioni collettive nei framework MPI e AI.fornire una gestione completa del telaio attraverso interfacce multiple (CLI), WebUI, SNMP, JSON), riducendo la complessità operativa e consentendo una rapida distribuzione.
Con il supporto per molteplici topologie, tra cui Fat Tree, SlimFly, DragonFly + e Torus multidimensionale, l'MQM9700-NS2R consente agli architetti di costruire in modo conveniente,reti altamente resilienti per il supercalcolo di nuova generazione pur mantenendo una gestione semplice.
- Cluster di AI e Machine Learning:Interconnessioni GPU ad alta velocità per l'addestramento e l'inferenza di modelli linguistici di grandi dimensioni con gestione integrata delle sottoreti.
- "Licenza" di calcolatori di alte prestazioni (HPC):Simulazioni di ricerca, modellazione del tempo, genomica e laboratori di calcolo quantistico che richiedono tessuti auto-guaritori.
- Centri di dati a iperescala:Architetture a spina dorsale con traffico est-ovest massiccio e compatibilità del flusso d'aria inverso.
- Enterprise Cloud & Finance:Sistemi di negoziazione a bassa latenza e analisi in tempo reale in cui la semplicità di gestione è importante.
- Governo e istruzione:Laboratori nazionali, centri di supercalcolo universitari che hanno bisogno di prestazioni deterministiche e di una facile configurazione.
Completamente interoperabile con l'ecosistema NVIDIA InfiniBand: adattatori ConnectX-6/7, cavi LinkX e switch della serie Quantum-2.Supporta le principali distribuzioni Linux (RHEL), Ubuntu, Rocky Linux) e Windows Server con driver appropriati.
| Parametro | Specifica (MQM9700-NS2R) |
|---|---|
| Portos | 32 connettori OSFP che supportano 64 porte di 400 Gbps InfiniBand (NDR) o 128 porte di 200 Gbps |
| Trasmissione aggregata | 51.2 Tb/s bidirezionale, non bloccante |
| Capacità di inoltro di pacchetti | Oltre 66,5 miliardi di pacchetti al secondo (BPPS) |
| Tipo di gestione | Completamente gestito con Subnet Manager integrato (supporta fino a 2.000 nodi) |
| CPU e memoria | x86 Coffee Lake i3, 8GB DDR4 SO-DIMM (2666 MT/s), 16GB M.2 SSD |
| Fornitore di energia | 1+1 ridondante, scambiabile a caldo, 200-240Vac, 80 Plus Gold, certificato ENERGY STAR |
| Fuoco / flusso d'aria | Flusso d'aria inverso: unità di ventilatori con connettore per alimentazione (C2P), intercambiabili a caldo |
| Dimensioni (HxWxD) | 1.7 pollici (43,6 mm) x 17,0 pollici (438 mm) x 26,0 pollici (660,4 mm) |
| Peso | Circa 14,5 kg |
| Temperatura di funzionamento | 0°C a 40°C |
| Umidità (operativa) | 10%-85% non condensante |
| Altezza | Fino a 3050 m |
| Rispetto della normativa | CE, FCC, VCCI, ICES, RCM, RoHS, CB, cTUVus, CU |
| Garanzia | Standard di 1 anno (disponibili opzioni estese) |
| Numero della parte ordinabile (OPN) | Descrizione | Direzione del flusso d'aria | Gestione |
|---|---|---|---|
| MQM9700-NS2F | 64 porte 400Gb/s, gestite | P2C (potenza-connettore / in avanti) | Gestione della sottorete di bordo |
| MQM9700-NS2R | 64 porte 400Gb/s, gestite | C2P (connettore-potenza / inverso) | Gestione della sottorete di bordo |
| MQM9790-NS2F | 64 porte 400 Gb/s, non gestite | P2C (in avanti) | È necessario un gestore esterno della sottorete |
| MQM9790-NS2R | 64 porte 400 Gb/s, non gestite | C2P (invertito) | È necessario un gestore esterno della sottorete |
Per il flusso d'aria C2P (connettore-alimentazione), l'aria fredda entra dal lato del connettore OSFP ed esce dal lato dell'alimentazione.MQM9700-NS2R è la scelta gestita ideale per i rack che richiedono un flusso d'aria inverso.
- Gestione integrata:On-board Subnet Manager riduce le dipendenze esterne, abbassa il TCO per cluster fino a 2.000 nodi.
- Flessibilità del flusso d'aria inverso:Il raffreddamento C2P corrisponde a specifiche configurazioni di corridoio caldo/freddo del data center, migliorando l'efficienza termica.
- Radice massima in 1U:Le porte 64x 400G minimizzano i livelli di commutazione, riducono la latenza e semplificano il cablaggio.
- Efficienza energetica:Gli alimentatori Gold+ e il controllo intelligente dei ventilatori riducono l'OPEX.
- Scalabilità pronta per il futuro:Il supporto per SHARPv3 e il routing adattivo garantisce la protezione degli investimenti per i framework AI di nuova generazione.
- Facilità di approvvigionamento:Le interfacce WebUI, CLI, SNMP e JSON consentono l'automazione e la rapida distribuzione.
Hong Kong Starsurge Group fornisce supporto end-to-end, inclusi servizi di consulenza pre-vendita, servizi di integrazione e logistica globale.e opzioni di garanzia estesa. Per gli ordini in volume, forniamo cablaggio personalizzato e convalida della configurazione. Supporto multilingue disponibile per le regioni APAC, EMEA e America.
• Verificare che l'orientamento del flusso d'aria C2P corrisponda al vostro rack: il corridoio freddo deve essere sul lato del connettore (OSFP).
• Utilizzare solo moduli e cavi ottici NVIDIA-qualificati per mantenere l'integrità e la conformità del segnale.
• Altitudine di esercizio fino a 3050 m; temperatura non superiore a 40°C.
• Per l'installazione iniziale, assicurarsi che le porte di gestione (RJ45/USB) siano accessibili.
• Alcune funzionalità avanzate potrebbero richiedere una licenza software; consultare il team di vendita di Starsurge.
• Le specifiche non confermate pubblicamente da NVIDIA sono contrassegnate come fornite.
Fondata nel 2008, Starsurge è un fornitore di hardware di rete, servizi IT e soluzioni di integrazione di sistemi basato sulla tecnologia.e clienti aziendali in tutto il mondoCon un team tecnico e di vendita esperto, Starsurge offre un'infrastruttura di rete su misura, incluse soluzioni IoT, sviluppo di software personalizzato e logistica globale.Il nostro approccio basato sul cliente garantisce una qualità affidabileCome partner di canale autorizzato per i principali marchi, colleghiamo la tecnologia all'avanguardia con il successo di implementazione nel mondo reale.

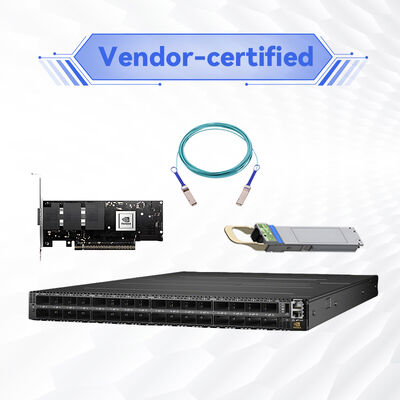

• NVIDIA ConnectX-6 / ConnectX-7 Adaptori InfiniBand
• Switch della serie NVIDIA Quantum-2 QM9700/9790
• Cavi LinkX OSFP (copro passivo fino a 3 m, ottico attivo fino a 500 m)
• Software: MLNX-OS (a bordo), UFM per una gestione avanzata
• Sistemi operativi: RHEL 8/9, Ubuntu 20.04/22.04, Windows Server 2022 con Mellanox WinOF-2
• Compatibilità con il subnet manager: OpenSM, UFM, native on-board SM
✓ Verificare la direzione del flusso d'aria richiesta: il C2P (connettore-alimentazione) corrisponde al posizionamento del corridoio freddo del rack.
✓ On-board Subnet Manager è pronto per un massimo di 2.000 nodi; tessuti più grandi pianificano per UFM esterno.
✓ Pianificare il cablaggio: 400G OSFP a OSFP o split a 2x200G.
✓ Confirmare l'alimentazione: 200-240Vac con alimentazione ridondante.
✓ Per le implementazioni su larga scala, richiedere una revisione del design topologico agli ingegneri di Starsurge.
- Whitepaper: "Scaling AI Fabrics with NVIDIA Quantum-2 Managed Switches" (disponibile su richiesta)
- Guida all'implementazione: Fat Tree vs DragonFly+ con serie QM9700
- Migliori pratiche per il flusso d'aria: scegliere P2C vs C2P per il raffreddamento del data center
- Elenco di compatibilità: Cavi OSFP certificati NVIDIA per NDR
