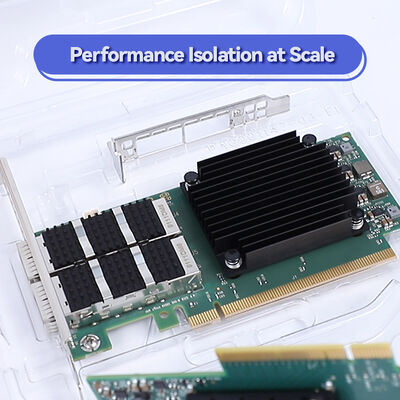

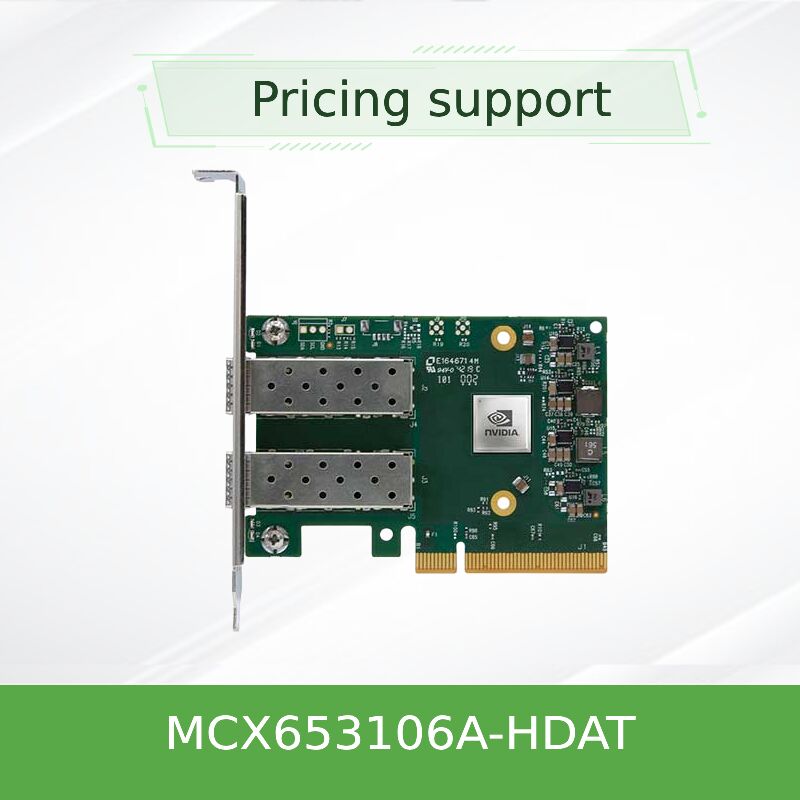

Scheda Smart InfiniBand Dual-Port NVIDIA Mellanox ConnectX-6 MCX653106A-HDAT da 200 Gb/s – PCIe 4.0 x16, In-Network Computing

Scheda intelligente InfiniBand dual-port NVIDIA ConnectX-6 MCX653106A-HDAT da 200 Gb/s

Scheda intelligente InfiniBand ed Ethernet da 200 Gb/s leader del settore con porte dual QSFP56, che offre accelerazione del calcolo in rete, crittografia a livello di blocco e interfaccia host PCIe 4.0 x16 per data center HPC, AI e cloud.

• Connettività InfiniBand (HDR) o 200/100/50/40/25/10GbE dual-port da 200 Gb/s
• PCIe Gen 4.0 x16 (compatibile anche con Gen 3.0) | Fino a 215 milioni di messaggi al secondo
• Offload hardware: target/initiator NVMe-oF, crittografia XTS-AES a 256/512 bit, corrispondenza tag MPI
• Supporto NVIDIA In-Network Computing e GPUDirect RDMA
• Formato scheda PCIe low-profile stand-up, conforme RoHS

Caratteristiche

• Throughput da 200 Gb/s: Porte duali che operano fino a 200 Gb/s InfiniBand (HDR) o Ethernet con larghezza di banda bidirezionale completa.
• Calcolo in rete: Offload delle operazioni collettive (MPI, NCCL, SHMEM) utilizzando la tecnologia NVIDIA SHARP.
• Crittografia a livello di blocco: Crittografia/decrittografia hardware AES-XTS a 256/512 bit senza overhead della CPU; conforme FIPS.
• Offload NVMe-oF: Offload target e initiator per NVMe over Fabrics, riducendo l'utilizzo della CPU.
• Virtualizzazione avanzata: SR-IOV fino a 1K VF, accelerazione ASAP² per OVS e switching virtuale.

Tecnologia e standard

La MCX653106A-HDAT integra motori NVIDIA In-Network Computing (SHARP), RDMA (IBTA 1.3), RoCE e NVMe-oF. Supporta PCIe Gen 4.0 (32 corsie come 2x16), SerDes PAM4 e NRZ e funzionalità avanzate come Dynamically Connected Transport (DCT), On-Demand Paging (ODP) e Adaptive Routing. Gli offload overlay per VXLAN, NVGRE, Geneve sono accelerati via hardware. Conforme alle specifiche IEEE 802.3bj, 802.3bm, 802.3by e InfiniBand Trade Association.

Principio di funzionamento: Architettura di offload intelligente

ConnectX-6 scarica i compiti di comunicazione e archiviazione dalla CPU host all'hardware dell'adattatore. Per le collettive MPI, l'adattatore elabora i dati in transito utilizzando SHARP, riducendo il traffico endpoint. Per l'archiviazione, i comandi NVMe-oF vengono elaborati direttamente sull'adattatore, liberando core della CPU. La crittografia/decrittografia a livello di blocco avviene in linea alla velocità del cavo. Il risultato è minore latenza, maggiore frequenza di messaggi (215 Mpps) e migliore scalabilità delle applicazioni.

Applicazioni e distribuzione

• Cluster HPC: Simulazioni basate su MPI che richiedono bassa latenza e alta frequenza di messaggi.
• Addestramento AI: Cluster GPU NVIDIA con GPUDirect RDMA e collettive NCCL.
• Archiviazione NVMe-oF: Offload target/initiator per accesso ad archiviazione NVMe ad alte prestazioni.
• Data center virtualizzati: SR-IOV e ASAP² per offload OVS in NFV e cloud.
• Server multi-socket: Configurazioni Socket Direct per bypassare i colli di bottiglia QPI/UPI.

Specifiche tecniche e opzioni di ordinazione

Nota: MCX653106A-HAT supporta InfiniBand a 200 Gb/s (HDR) ed Ethernet a 200/100/50/25/10 GbE. Dimensioni: 167,65 mm x 68,90 mm (senza staffa). Include staffa alta (accessorio staffa corta). Consumo energetico < 15W tipico.

Vantaggi e elementi differenzianti

• Rispetto alla generazione precedente (ConnectX-5): Larghezza di banda doppia (200 Gb/s vs 100 Gb/s), SHARP integrato per il calcolo in rete e crittografia a livello di blocco.
• Rispetto alle NIC concorrenti: Vero offload hardware per NVMe-oF e collettive MPI, non solo offload stateless.
• Opzione Socket Direct: Disponibile per server multi-socket per eliminare i colli di bottiglia UPI/QPI.
• Conformità FIPS: La crittografia hardware soddisfa gli standard di sicurezza governativi.

Servizio e supporto

Offriamo consulenza tecnica 24/7, servizi RMA e supporto all'integrazione per gli adattatori ConnectX-6. Ogni scheda è coperta da una garanzia di 1 anno (estensibile). Il nostro team fornisce la convalida dei driver per le principali distribuzioni Linux, Windows e VMware. È disponibile assistenza alla configurazione pre-vendita per la progettazione di reti InfiniBand.

Domande frequenti (FAQ)

D: La MCX653106A-HDAT è compatibile con gli switch Quantum da 200 Gb/s?

R: Sì, è completamente interoperabile con gli switch NVIDIA Quantum QM8700/QM8790 e gli switch Quantum-2 quando si utilizza la modalità HDR o NDR con cavi appropriati.

D: Questo adattatore può essere utilizzato sia per Ethernet che per InfiniBand?

R: Sì, supporta entrambi i protocolli InfiniBand ed Ethernet. Il firmware rileva automaticamente il tipo di switch e configura la modalità appropriata.

D: Supporta RoCE (RDMA over Converged Ethernet)?

R: Sì, ConnectX-6 supporta pienamente RoCE, fornendo RDMA a bassa latenza in ambienti Ethernet.

D: Qual è la frequenza massima dei messaggi?

R: L'adattatore offre fino a 215 milioni di messaggi al secondo, ideale per carichi di lavoro HPC con pacchetti piccoli.

D: La scheda è compatibile con gli slot PCIe Gen 3.0?

R: Sì, è retrocompatibile con PCIe Gen 3.0 (x16), sebbene la larghezza di banda sarà limitata a circa 100 Gb/s per porta a causa dei limiti di Gen 3.

Precauzioni e note di compatibilità

• Requisito slot PCIe: Per prestazioni complete a 200 Gb/s, installare in uno slot PCIe Gen 4.0 x16. Gli slot Gen 3.0 limiteranno il throughput.
• Raffreddamento: Assicurare un flusso d'aria adeguato nel chassis del server; il raffreddamento passivo richiede un minimo di 200 LFM.

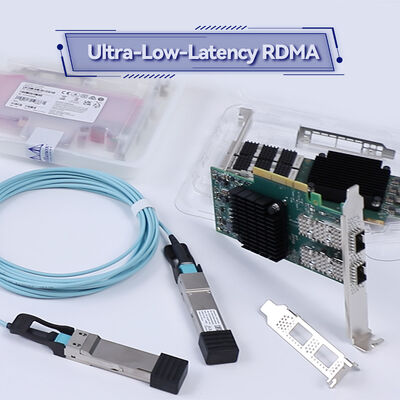

• Cablaggio: Utilizzare moduli QSFP56 in rame passivo/attivo o ottici con rating 200 Gb/s (HDR).
• Supporto driver: Utilizzare l'ultima versione di NVIDIA MLNX_OFED per Linux o WinOF-2 per Windows.
• Temperatura operativa: Da 0°C a 70°C; conservare tra -40°C e 85°C.
