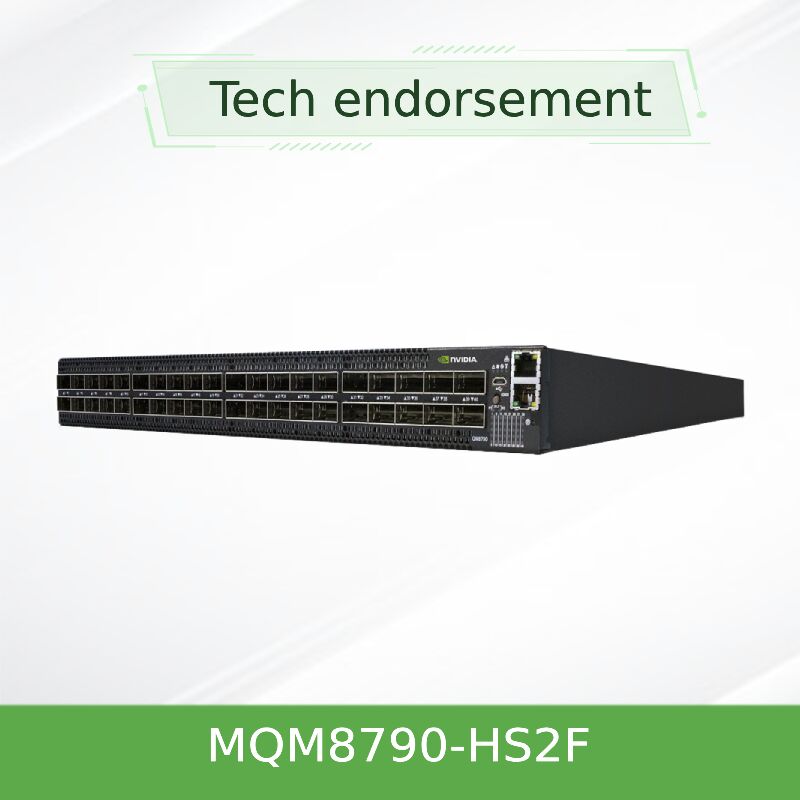

NVIDIA Quantum MQM8790-HS2F 200G InfiniBand Switch 40-Port Non gestito 200Gb/s Mellanox Alternativa

NVIDIA Quantum MQM8790-HS2F Switch InfiniBand 200Gb/s

Accelera le infrastrutture HPC, AI e cloud con uno switch non bloccante da 40 porte a 200G che integra il calcolo in-network e la duplicazione della densità delle porte 100G—progettato per il massimo throughput e la minima latenza.

• 40 porte QSFP56 che operano a 200Gb/s o biforcate in 80 porte da 100Gb/s
• Capacità di switching aggregata fino a 16 Tb/s (non bloccante)
• Tecnologia SHARP integrata per l'accelerazione delle comunicazioni collettive
• SKU non gestito (MQM8790-HS2F) con CPU dual-core x86 Broadwell e supporto per subnet manager integrato fino a 2000 nodi
• Flusso d'aria P2C, alimentatori ridondanti 1+1, profondità standard 1U, retrocompatibile con adattatori ConnectX-6 e di generazione precedente

Caratteristiche

• Fabric 200G ad alta densità: 40 porte QSFP56, ciascuna che fornisce 200Gb/s con larghezza di banda bidirezionale completa.
• Flessibilità di divisione delle porte: Converti qualsiasi porta 200G in due porte indipendenti da 100G—ideale per implementazioni ToR a doppia densità.
• Tecnologia NVIDIA SHARP: Calcolo in-network basato su hardware che scarica e accelera le collettive MPI, NCCL e SHMEM.
• Supporto architettura avanzata: Fat Tree, DragonFly+, Torus multidimensionale e routing adattivo per fabric privi di congestione.
• Design a basso consumo energetico: Certificato 80 PLUS Gold, l'alimentazione scala con l'utilizzo delle porte, conforme RoHS.

Tecnologia e standard

Basato sull'architettura NVIDIA Quantum InfiniBand, l'MQM8790-HS2F sfrutta Scalable Hierarchical Aggregation and Reduction Protocol (SHARP) per eseguire riduzioni dei dati all'interno del fabric dello switch. Supporta routing statico e adattivo, QoS e controllo della congestione. Lo switch è completamente compatibile con InfiniBand 200G/100G HDR/HDR100 e retrocompatibile con FDR/EDR, garantendo una perfetta integrazione nei data center esistenti. Il piano di gestione x86 esegue MLNX-OS (la versione non gestita si basa su UFM esterno o OpenSM).

Principio di funzionamento: Calcolo in-network

A differenza degli switch tradizionali che semplicemente inoltrano i pacchetti, l'MQM8790-HS2F elabora i dati mentre attraversano la rete. Quando le operazioni collettive (ad es. all-reduce, barrier) vengono emesse dai server, l'hardware dello switch aggrega o riduce i dati alla velocità del filo. Ciò elimina le trasmissioni multiple endpoint, riducendo drasticamente la latenza per l'addestramento AI e le simulazioni HPC. Il processore x86 integrato gestisce l'inizializzazione del fabric e la scoperta della topologia, mentre l'accelerazione dei dati avviene in silicio dedicato.

Applicazioni e implementazione

• Cluster AI hyperscale: Addestramento parallelo di modelli di grandi dimensioni che richiedono all-reduce a bassa latenza.
• High-Performance Computing (HPC): Simulazioni basate su MPI in meteorologia, genomica e fisica.
• Top-of-Rack (ToR) a doppia densità: Divisione delle porte a 100G per una connettività server densa.
• Cloud e storage: NVMe-oF su InfiniBand, backend di storage ad alto throughput.
• Ricerca e istruzione: Backbone per centri di supercalcolo universitari.

Specifiche tecniche e opzioni di ordinazione

Nota: Tutti i modelli includono CPU dual-core x86 Broadwell, 8 GB di memoria, 1x RJ45, 1x console, 1x micro USB. Peso con 2 PSU: ~12,48 kg. Cavi: QSFP56 passivi/rame/ottici attivi.

Vantaggi e elementi distintivi

• rispetto agli switch 100G tradizionali: Le porte native 200G più la divisione delle porte offrono il doppio del radix, riducendo i livelli di rete e abbassando il CAPEX.
• SHARP integrato: A differenza degli switch standard, l'MQM8790-HS2F accelera le collettive in hardware, riducendo i tempi di completamento dei job fino a 10 volte.
• Efficiente in termini di energia e spazio: Il fattore di forma 1U con throughput fino a 16Tb/s consuma meno energia per Gb rispetto alle soluzioni concorrenti; certificato ENERGY STAR.

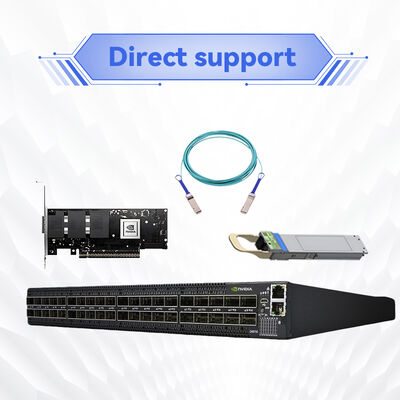

• Retrocompatibilità dell'ecosistema: Funzionamento senza interruzioni con schede di rete ConnectX-4/5/6 e cablaggio esistente.

Servizio e supporto

Forniamo un supporto completo pre e post-vendita: consulenza tecnica 24/7, gestione della garanzia RMA e coordinamento della risoluzione dei problemi in loco. Il nostro team assiste nella progettazione della topologia, nei controlli di compatibilità del firmware e nell'integrazione con i fabric InfiniBand esistenti. Tutte le unità hanno una garanzia minima di 1 anno (estensibile). Gli ordini vengono spediti entro 24-48 ore dal nostro inventario di oltre 10 milioni di unità.

Domande frequenti (FAQ)

D: L'MQM8790-HS2F è compatibile con schede di rete standard come Mellanox ConnectX-6?

R: Sì, è completamente compatibile con le schede di rete ConnectX-6 (200G/100G) e le generazioni precedenti (ConnectX-5, ConnectX-4) in modalità retrocompatibile. Per prestazioni ottimali, utilizzare con schede di rete che supportano HDR o HDR100.

D: Posso gestire questo switch senza un controller esterno?

R: L'MQM8790-HS2F è uno switch non gestito; tuttavia, include un subnet manager integrato in grado di attivare un fabric fino a 2000 nodi "out-of-the-box". Per monitoraggio e gestione avanzati, si consiglia NVIDIA UFM o OpenSM.

D: Come funziona tecnicamente la divisione delle porte a 100G?

R: Ogni porta QSFP56 trasporta quattro lane SerDes. Configurando la porta come due interfacce indipendenti a 2 lane, lo switch può pilotare due connessioni separate da 100G (utilizzando un cavo splitter). Ciò raddoppia efficacemente il numero di porte per endpoint da 100G.

D: Qual è il consumo energetico tipico a mezzo carico?

R: Lo switch riduce dinamicamente l'alimentazione quando le porte non vengono utilizzate. Al 50% di utilizzo, il consumo energetico tipico è di circa 150-180 W, a seconda dei tipi di cavi e del traffico.

D: Quale direzione del flusso d'aria utilizza l'MQM8790-HS2F?

R: La variante -HS2F utilizza il flusso d'aria P2C (lato porta verso ventola di raffreddamento) - l'aria entra dal lato porta ed esce dal lato ventola. Per il flusso d'aria inverso (C2P), ordinare MQM8790-HS2R.

Precauzioni e note di compatibilità

• Direzione del flusso d'aria: Assicurarsi che il raffreddamento del rack corrisponda al modello dello switch (P2C per MQM8790-HS2F, C2P per -HS2R). Un flusso d'aria improprio può causare throttling termico.

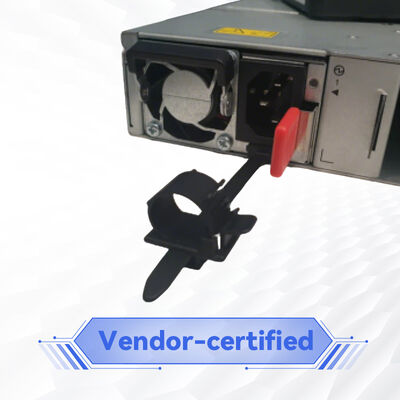

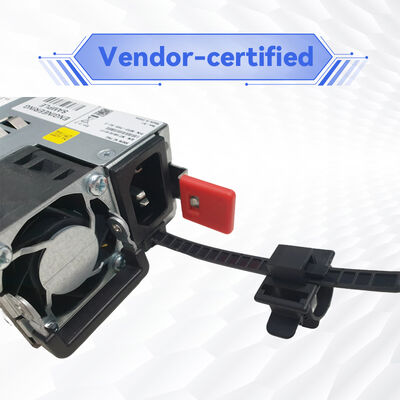

• Alimentatore: Intervallo di ingresso 100-127V o 200-240V AC. Utilizzare solo i cavi di alimentazione forniti. Si consigliano doppi alimentatori per la ridondanza.
• Cablaggio: Per il funzionamento a 200G, utilizzare moduli passivi in rame QSFP56 (fino a 3 m) o moduli ottici attivi. La divisione a 100G richiede cavi breakout QSFP56 a 2xQSFP28.
• Ambiente operativo: Temperatura 0°C–40°C, umidità 10%–85% senza condensa. Altitudine ≤3200m. Conformità EMC con CE, FCC, VCCI, ICES, RCMS.
• Software: Sebbene non gestito, gli aggiornamenti del firmware vengono eseguiti tramite host esterno. Verificare sempre la compatibilità del firmware con la scheda di rete e la versione del subnet manager.
