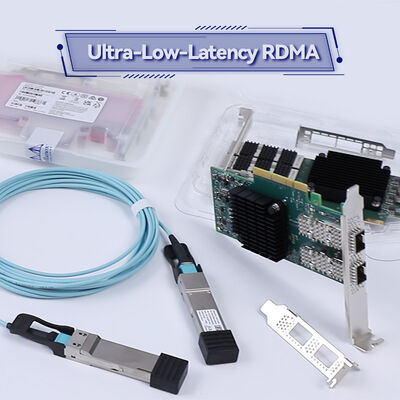

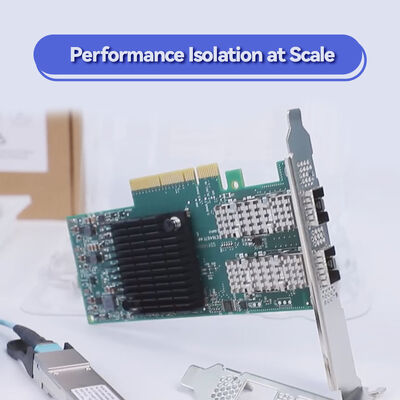

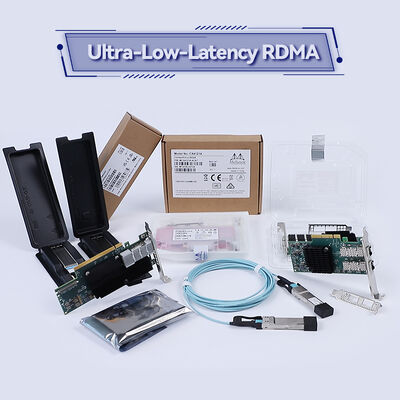

NVIDIA ConnectX-6 Lx MCX623106AN-CDAT Smart Network Interface Card (SmartNIC)

Modello di prodotto:MCX623106AN-CDAT.Interfaccia:SFP28 a doppia porta.Tasso di trasmissione:10/25GbE per porta (50GbE in totale)Interfaccia dell'host:PCIe 4.0 x8

1. Visualizzazione del prodotto

L'NVIDIA ConnectX-6 Lx MCX623106AN-CDAT è un apparecchio ad alte prestazioni, ricco di funzionalitàCarta di interfaccia di rete intelligente (SmartNIC)Il progetto è stato progettato per accelerare e proteggere le infrastrutture dei data center.Carta NICintegra acceleratori hardware avanzati per reti software-defined (SDN), RDMA over Converged Ethernet (RoCE) e crittografia IPsec in linea.Le doppie porte SFP28 supportano una connettività flessibile da 10 GbE o 25 GbE, che fornisce fino a 50 Gb/s di larghezza di banda aggregata.L'obiettivo è quello di integrare direttamente le infrastrutture ad alta velocità costruite con soluzioni come lamq9700serie.

2Caratteristiche chiave

• Connettività ad alte prestazioni:due porte di 10/25 GbE o una porta di 50 GbE (attraverso cavo di rottura).
• Interfaccia host PCIe:PCI Express 4.0 x8 (compatibile con PCIe 3.0).
• Acceleratori hardware:Motori dedicati per RoCE, ASAP2 (SDN) e crittografia IPsec in linea.
• Virtualizzazione avanzataSupporto completo di SR-IOV e VirtIO per distribuzioni di macchine virtuali e container ad alta densità.
• Sicurezza rafforzata:Hardware root-of-trust per l'avvio sicuro e la convalida del firmware.
• Discariche intelligenti:Offloads TCP senza stato, riscrizione dell'intestazione, tracciamento delle connessioni e QoS gerarchico.

3Tecnologia e norme di base

Questo SmartNIC è costruito su una base di tecnologie leader del settore che definiscono le moderne reti di data center:

• ASAP2 (Accelerated Switch and Packet Processing):Scarica l'intero piano dati SDN (VXLAN, GENEVE, NVGRE encapsulazione/decapsulazione) alscheda di retehardware.
• RoCE a contatto zero (ZTR):Un'implementazione di RDMA su Ethernet convergente che funziona senza soluzione di continuità sulle reti esistenti senza richiedere specifiche configurazioni QoS come PFC.
• Accelerazione IPsec in linea:Crittografia/decrittografia hardware per i tunnel IPsec a velocità di linea, supportando AES-256/512-XTS.
• Modulo di sicurezza hardware (HSM) Lite:Fornisce un hardware root-of-trust che utilizza la crittografia RSA per aggiornamenti di firmware sicuri e protezione anti-clonazione.

4Come funziona: il vantaggio di SmartNIC

A differenza di una tradizionaleCarta NICQuando il traffico di rete arriva, il suo parser programmabile identifica il tipo di pacchetto.Il traffico RoCE viene inserito direttamente nella memoria dell'applicazione tramite RDMAI pacchetti di rete sovrapposti (VXLAN/GENEVE) vengono decapsulati dal motore ASAP2.Tutte queste operazioni complesse vengono gestite alla velocità del filo sulla scheda stessaQuesto processo riduce il carico di cicli di CPU significativi, liberando le risorse del server per le applicazioni principali e riducendo la latenza, un principio centrale della filosofia delle prestazioni condivisa dal più ampiomq9700Ecosistema.

5. Scenari di applicazione

• Infrastrutture iperconvergenti (HCI):Accelera il traffico di archiviazione (vSAN, Ceph) utilizzando RoCE per movimenti di dati a bassa latenza e alto throughput.
• Piattaforme NFV cloud e telco:Offloads virtual switching (OVS) e funzioni di rete (firewall, router) tramite ASAP2, migliorando la densità e le prestazioni delle macchine virtuali.
• Cluster AI/ML e HPC:Fornisce interconnessioni ad alta larghezza di banda e a bassa latenza cruciali per la formazione distribuita e le attività di calcolo parallelo.
• Reti aziendali sicure:Stabilisce tunnel crittografati ad alte prestazioni tra i data center o il cloud utilizzando l'IPsec accelerato da hardware.
• Rete di archiviazioneIdeale per gli iniziatori NVMe-oF (NVMe over Fabrics), sfruttando il RoCE per un accesso efficiente allo storage.

6. Specificativi tecnici

Nota: Questoscheda di retePer l'OCP 3.0 SFF o altre varianti, si prega di chiedere informazioni.

7- Vantaggi competitivi

• Costo totale di proprietà (TCO) senza pari:Riduce l'utilizzo della CPU del server fino al 30% per le attività di rete, consentendo il consolidamento dei carichi di lavoro o la distribuzione di server più piccoli e più efficienti dal punto di vista energetico.
• Impiego semplificato di RoCE:La tecnologia RoCE Zero-Touch elimina la complessità di configurazione di Ethernet lossless, consentendo reti di storage ad alte prestazioni e di intelligenza artificiale sulle infrastrutture esistenti.
• Sicurezza olistica:Combina la sicurezza degli endpoint (hardware RoT) con la sicurezza della rete (line-rate IPsec), fornendo una strategia di difesa approfondita direttamente sulla rete.Carta NIC.
• Investimento a prova di futuro:La prontezza e il supporto per i protocolli di nuova generazione di PCIe 4.0 assicurano che la scheda rimanga rilevante attraverso più cicli di aggiornamento del server, proprio come il design lungimirante della scheda.mq9700gli interruttori di serie a cui si connette spesso.

8. Supporto e servizi

Assicuriamo un'esperienza senza soluzione di continuità dalla selezione all'impiego:

• Garanzia originale:Tutti i prodotti sono coperti dalla piena garanzia standard NVIDIA.
• Consultazione tecnica:I nostri esperti aiutano con la verifica della compatibilità e la pianificazione dell'integrazione per il vostro server specifico e l'ambiente di commutazione.
• Fornitura affidabile:Manteniamo un inventario strategico per supportare le esigenze di approvvigionamento sia basate sul progetto che ad hoc.
• Global Logistics:Spedizioni e doganalizzazione efficienti per i clienti internazionali.

9Domande frequenti

10. Precauzioni importanti

• Compatibilità:Verificare che le impostazioni BIOS/UEFI del server abilitino PCIe ASPM e SR-IOV, se necessario.
• Firmware:Utilizzare sempre le versioni del firmware raccomandate da NVIDIA per la combinazione specifica di driver e sistema operativo.
• Termica:Assicurare un corretto flusso d'aria attraverso il lavandino termico della scheda.
• Discarica elettrostatica (ESD):Tenere la scheda per i bordi e utilizzare una cinghia antistatica durante l'installazione.
• Compatibilità ottica:Utilizzare trasmettitori ottici SFP28 o cavi di collegamento diretto (DAC) che siano idonei per l'uso con adattatori ConnectX-6 Lx.
