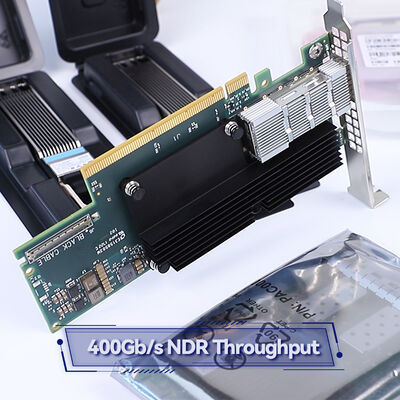

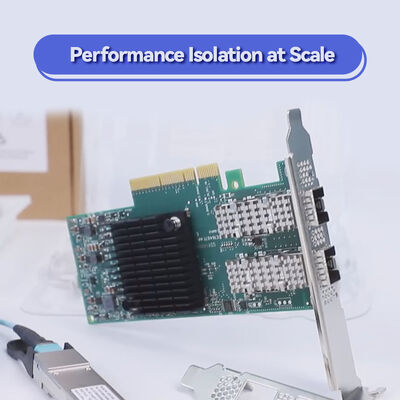

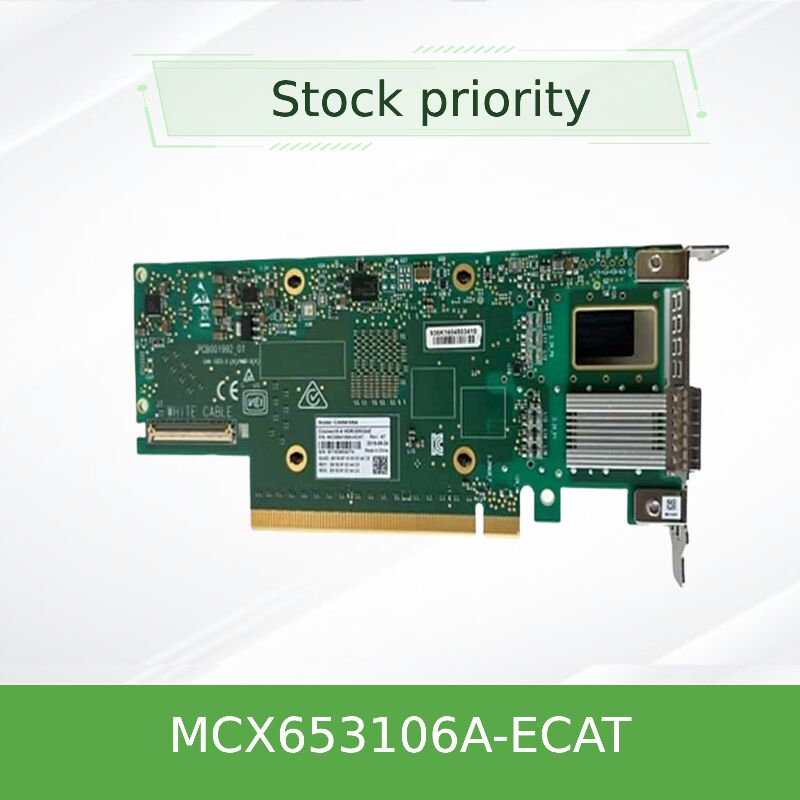

NVIDIA MCX653106A-ECAT ConnectX-6 100Gb/s Dual-Port InfiniBand & Ethernet Smart Network Interface Card

1. Visualizzazione del prodotto

L'NVIDIA® ConnectX®-6 MCX653106A-ECAT è un versatile smartphone a doppia portascheda di reteprogettato per le implementazioni di data center ad alte prestazioni. Supportando sia l'EDR InfiniBand (fino a 100Gb/s per porta) che la connettività Ethernet, questo adattatore offre una larghezza di banda eccezionale,latenza ultra-bassaIdeale per accelerare i carichi di lavoro di HPC, AI, cloud e storage, questo avanzatocarta nicequilibra le prestazioni con la flessibilità, rendendolo una pietra angolare per i tessuti moderni ed efficienti dei data center.

2Caratteristiche e specifiche

• Connettività ad alta velocità:Dual-port EDR InfiniBand 100 Gb/s o Ethernet 100 GbE per porta.
• Flessibilità del protocollo:Supporta protocolli InfiniBand ed Ethernet sullo stesso hardware.
• Motore di scarico avanzato:Discariche hardware per RDMA, TCP/IP, NVMe over Fabrics (NVMe-oF) e protocolli di archiviazione.
• Alta efficienza:Fornisce alte velocità di messaggio e latenza estremamente bassa, riducendo i tempi di esecuzione delle applicazioni.
• Virtualizzazione robusta:SR-IOV supporta fino a 1000 funzioni virtuali, consentendo ambienti multi-tenant sicuri.
• Interfaccia host moderna:Interfaccia host PCIe 3.0/4.0 x16 per una massima compatibilità di larghezza di banda.
• Ecosistema software migliorato:Ampio supporto per driver per Linux, Windows Server e VMware.

3Tecnologia di base

Questo...scheda di retesfrutta l'architettura ConnectX-6 comprovata e gli standard chiave del settore:

• ASIC a doppio protocollo:Progettazione a chip singolo che supporta la banda InfiniBand nativa (IBTA 1.3) e Ethernet ad alte prestazioni (RoCE).
• PCIe Gen4 pronto:Massimizza il throughput da host ad adattatore, eliminando le strozzature per i flussi di 100Gb/s.
• Discariche di hardware:RDMA, checksum, TSO/LSO e NVMe-oF sono trattati sulcarta nic, liberando le risorse della CPU.
• Tecnologia ASAP2:Fornisce l'accelerazione hardware per Open vSwitch (OVS), migliorando le prestazioni della rete virtualizzata.
• Qualità del servizio (QoS):Gestione avanzata del traffico con controllo granulare per prestazioni prevedibili.

4Come funziona: il percorso di scarico intelligente

Il MCX653106A-ECAT trasforma la rete dei server gestendo compiti complessi in hardware dedicato:

1. Accesso diretto ai dati:Utilizza RDMA per consentire il posizionamento diretto dei dati tra la memoria dell'applicazione e la rete, ignorando la CPU e il sovraccarico del sistema operativo.
2. Trattamento del protocollo:Le operazioni di stack TCP/IP e le intestazioni dei protocolli di archiviazione vengono elaborate sull'adattatore a velocità di linea.
3. Bypass di virtualizzazione:SR-IOV consente alle macchine virtuali di accedere direttamentescheda di retehardware, offrendo prestazioni quasi native.
4. Accelerazione di stoccaggio:L'iniziatore NVMe-oF e gli scarichi bersaglio semplificano l'accesso alle serie di archiviazione NVMe remote.

Questa architettura intelligente di scarico rendecarta nicun acceleratore attivo di prestazioni, non solo un componente di connettività.

5. Applicazioni e casi d'uso

• "Licenza" di calcolatori di alte prestazioni (HPC):Collega i nodi di calcolo in cluster che eseguono simulazioni scientifiche e ingegneristiche basate su MPI.
• Infrastrutture di formazione AI/ML:Fornisce collegamenti ad alta larghezza di banda tra i server GPU, accelerando i lavori di formazione parallela ai dati.
• Centri dati cloud e hyperscale:Ideale per la disaggregazione di storage (NVMe-oF), le funzioni di rete virtualizzate e le piattaforme di analisi dei dati.
• Storage e database aziendali:Migliora le prestazioni per SAN (SRP, iSER) e cluster di database che richiedono RDMA a bassa latenza.
• Servizi di carico di lavoro consolidati:Perfetto per server che eseguono carichi di lavoro misti grazie al suo supporto a doppio protocollo e ai versatili offload.

6. Specificativi tecnici

7- Vantaggi competitivi

Perché scegliere MCX653106A-ECAT per la vostra infrastruttura?

• Versatilità a doppio protocollo:Uno.scheda di retesupporta sia InfiniBand che Ethernet, offrendo flessibilità di distribuzione e protezione degli investimenti.
• Efficienza della CPU superiore:L'abbandono completo dell'hardware riduce drasticamente l'utilizzo della CPU per le attività di rete, liberando i core per le applicazioni.
• Affidabilità comprovata di ConnectX-6:Basato sulla tecnologia di adattamento NVIDIA, leader del settore, con un'ampia convalida sul campo.
• Ottimizzato per carichi di lavoro moderni:Il supporto nativo per NVMe-oF e RDMA accelera le applicazioni di storage e HPC.
• Piattaforma pronta per il futuro:La compatibilità PCIe 4.0 garantisce la prontezza per le piattaforme server di nuova generazione.

8. Supporto e servizi

Siamo dietro ogni adattatore MCX653106A-ECAT con servizi di supporto completi:

• Garanzia completa del fabbricante:Prodotto NVIDIA originale con garanzia standard.
• Fornitura garantita:Manteniamo un'inventaria stabile per garantire una consegna affidabile e rapida.
• Supporto tecnico esperto:Il nostro team fornisce una guida all'integrazione, verifica della compatibilità e assistenza per la messa a punto delle prestazioni.
• Partenariato a lungo termineOffriamo supporto continuo per gli aggiornamenti di driver/firmware e raccomandazioni di migliori pratiche per il caso di utilizzo specifico.

9Domande frequenti

D: Posso utilizzare questa scheda per le reti InfiniBand ed Ethernet contemporaneamente?

A:La scheda funziona in una modalità di protocollo alla volta per porta, come configurato dal driver/firmware.ma offre una distribuzione flessibile in diversi ambienti.

D: Che tipo di cavi sono necessari per una connettività a 100 Gb/s?

A:Per InfiniBand EDR, utilizzare cavi QSFP56 EDR (DAC o AOC). Per 100GbE, utilizzare cavi QSFP56 100GbE.(o trasmettitori ottici) dipende dalla distanza e dalla compatibilità degli switch.

D: Questo adattatore è compatibile con la tecnologia NVIDIA GPU Direct?

A:Sì, supporta pienamente NVIDIA GPUDirect® RDMA (PeerDirect), consentendo il trasferimento diretto di dati tra la memoria GPU e la rete, che è fondamentale per i carichi di lavoro AI e HPC.

D: Supporta le velocità Ethernet tradizionali come 10GbE o 25GbE?

A:Sì, grazie alla retrocompatibilità e alla negoziazione automatica, le porte supportano velocità Ethernet più basse, tra cui 10, 25, 40 e 50 GbE quando si utilizzano cavi o interruzioni appropriati.

10. Nota di installazione e di funzionamento

• Compatibilità del sistema:Assicurarsi che il server dispone di uno slot PCIe x16 (Gen3 o Gen4) e soddisfi i requisiti di alimentazione / raffreddamento per un servizio ad alte prestazionicarta nic.
• Requisiti del software:Installare gli ultimi driver NVIDIA OFED o WinOF-2 dal portale ufficiale di supporto NVIDIA prima dell'utilizzo.
• Considerazioni termiche:Fornire un adeguato flusso d'aria del telaio attraverso il dissipatore di calore della scheda per prestazioni ottimali e longevità.
• Protezione ESD:Maneggiare sempre l'adattatore utilizzando adeguate misure antistatiche.
• Aggiornamenti del firmware:Controllare periodicamente e applicare gli aggiornamenti del firmware per garantire la stabilità, la sicurezza e l'accesso alle ultime funzionalità.
