NVIDIA Quantum-2 MQM9700 Serie 400Gb/s InfiniBand Switch 64-Port Data Center Switch 51.2Tb/s Trasmissione
Dettagli:
| Marca: | Mellanox |
| Numero di modello: | MQM9790-NS2F (920-9B210-00FN-0D0) |
| Documento: | MQM9700 series.pdf |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1pcs |
|---|---|
| Prezzo: | Negotiate |
| Imballaggi particolari: | Scatola esterna |
| Tempi di consegna: | Basato sull'inventario |
| Termini di pagamento: | T/t |
| Capacità di alimentazione: | Fornitura per progetto/batch |
|
Informazioni dettagliate |
|||
| Porti: | 64 | Connettività uplink: | 400 Gbps |
|---|---|---|---|
| Applicazione: | Server | Potenza (max): | 1084W |
| Nome: | Mellanox Network Switch MQM9790-NS2F Quantum-2 InfiniBand Switch - P2C Airflow 64 Port NDR 32 OSFP P | Parole chiave: | Switch di rete Mellanox |
| Evidenziare: | 400Gb/s InfiniBand Switch,64-Port Data Center Switch,51.2Tb/s InfiniBand Switch |
||
Descrizione di prodotto

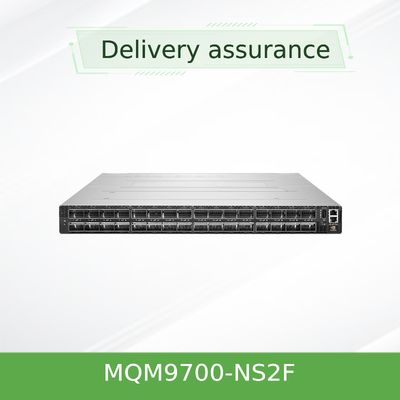

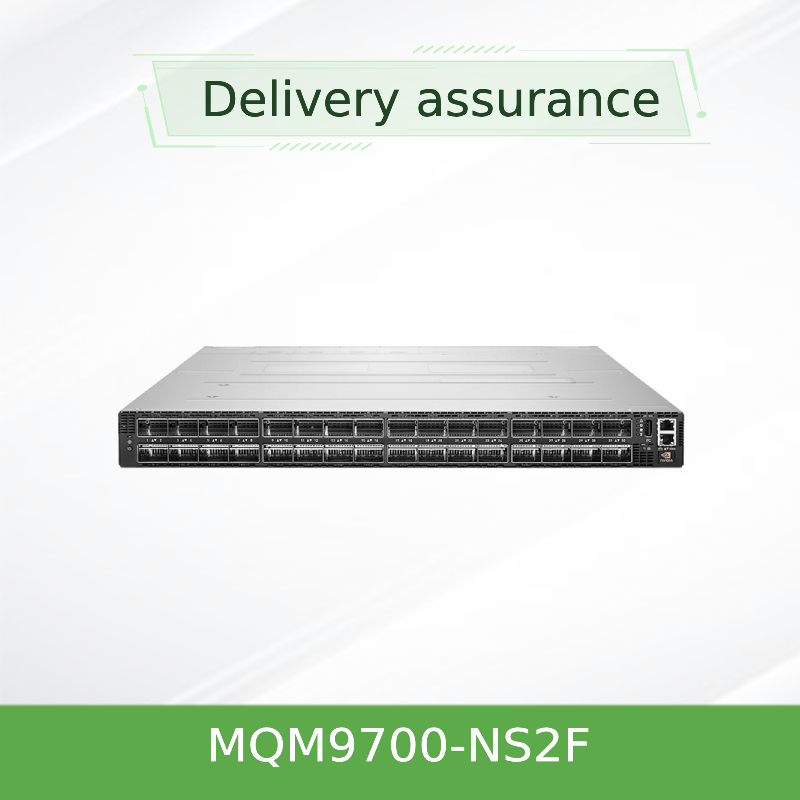

NVIDIA Quantum-2 MQM9700 Serie InfiniBand Switch
Visualizzazione del prodotto
La serie NVIDIA Quantum-2 MQM9700 rappresenta una svolta nella rete di data center ad alte prestazioni,fornire una connettività InfiniBand senza precedenti di 400Gb/s per i carichi di lavoro AI e HPC più esigentiQuesta avanzata piattaforma di switch di rete stabilisce nuovi standard per l'infrastruttura del data center con un throughput eccezionale e prestazioni a bassa latenza.
Principali vantaggi di prestazione
- 64 porte di connettività InfiniBand da 400 Gb/s
- 51.2Tb/s di portata bidirezionale aggregata
- Tecnologia NDR 400G InfiniBand
- Capacità di divisione delle porte per porte 128x 200Gb/s
- Informatica in rete SHARPv3 di terza generazione
Caratteristiche tecniche
- Switch Radix:64 porte non bloccanti di 400 Gb/s
- Trasmissione:51.2Tb/s di capacità bidirezionale aggregata
- Processo dei pacchetti:66.5+ miliardi di pacchetti al secondo
- Fattore di forma:1U supporto standard per scaffalature
- Gestione:MLNX-OS con interfacce di gestione complete
- Opzioni di raffreddamento:Flusso d'aria da anteriore a posteriore o da anteriore a anteriore
Tecnologie di base
La serie MQM9700 incorpora le innovazioni di rete più avanzate di NVIDIA:
- NDR 400G InfiniBand:Tecnologia di prossima generazione di 400 Gb/s per porta
- Tecnologia SHARPv3:Protocollo di aggregazione e riduzione gerarchica scalabile di terza generazione
- Capacità di separazione di porto:Converte a 128 porte di 200 Gb/s per una distribuzione flessibile
- RDMA avanzato:Accesso diretto remoto alla memoria per trasferimento dati a bassa latenza
- Routing adattivo:Selezione dinamica del percorso per prestazioni ottimali
Architettura operativa
Il sistema di commutazione Quantum-2 opera attraverso un'architettura sofisticata che integra la commutazione ad alta velocità con le capacità di calcolo in rete.La tecnologia SHARPv3 integrata consente di eseguire operazioni di calcolo all'interno dell'infrastruttura di rete stessa, riducendo significativamente il movimento dei dati e accelerando le operazioni collettive tra i sistemi distribuiti.
Questa soluzione di schede di rete utilizza meccanismi avanzati di controllo della congestione e caratteristiche di qualità del servizio per mantenere prestazioni costanti in condizioni di carico variabili,garantire un funzionamento affidabile in ambienti computazionali esigenti.
Ambienti di applicazione
La serie MQM9700 è progettata per ambienti di elaborazione su scala estrema, tra cui:
- Cluster di intelligenza artificiale e apprendimento automatico
- Sistemi di calcolo ad alte prestazioni (HPC)
- Ricerca scientifica e informatica accademica
- Piattaforme di analisi dei dati su larga scala
- Infrastrutture di cloud computing
Questo switch di rete supporta varie topologie tra cui Fat Tree, SlimFly, DragonFly + e Torus multidimensionale, fornendo flessibilità per diversi scenari di implementazione.La piattaforma mq9700 rappresenta un significativo progresso nella tecnologia di rete del data center.
Specifiche tecniche
| Specificità | Dettagli |
|---|---|
| Numero di modello | MQM9790-NS2F |
| Configurazione della porta | Porte OSFP 64x 400Gb/s |
| Aggregate Throughput | 51.2 Tb/s bidirezionale |
| Fornitore di energia | 1 + 1 ridondante, 200-240V AC |
| Dimensioni | 1U x 17,0" x 26,0" (43,6x438x660,4mm) |
| Peso | 14.5 kg (31,9 libbre) |
| Temperatura di funzionamento | 0°C a 40°C (32°F a 104°F) |
| Gestione | Piattaforma software UFM® |
Guida alla selezione del modello
| Numero della parte | Descrizione | Flusso d'aria |
|---|---|---|
| MQM9700-NS2F | 64 porte 400Gb/s, gestito | Potenza-connettore (in avanti) |
| MQM9700-NS2R | 64 porte 400Gb/s, gestito | Collegamento di alimentazione (reverse) |
| MQM9790-NS2F | 64 porte 400Gb/s, non gestito | Potenza-connettore (in avanti) |
| MQM9790-NS2R | 64 porte 400Gb/s, non gestito | Collegamento di alimentazione (reverse) |
Vantaggi competitivi
La serie MQM9700 offre vantaggi significativi rispetto alle soluzioni di rete convenzionali:
- Densità leader nel settore:Densità di porta massima in formato 1U con porte 64x 400Gb/s
- Informatica in rete:SHARPv3 offre un'accelerazione dell'IA 32 volte superiore rispetto alla generazione precedente
- Impiego flessibile:La tecnologia port-split consente una configurazione di 128x 200Gb/s
- Affidabilità comprovata:Potenza e raffreddamento ridondanti con gestione completa
- Architettura a prova di futuro:Compatibilità con le generazioni precedenti di InfiniBand
Questa avanzata tecnologia di schede di rete garantisce prestazioni ottimali per i carichi di lavoro computazionali più esigenti, rendendo la piattaforma mq9700 ideale per i data center di nuova generazione.
Servizio e supporto
La nostra organizzazione fornisce servizi di supporto completi per tutti i nostri prodotti di infrastrutture di rete:
- Garanzia:Garanzia hardware standard di 1 anno con opzioni di estensione
- Supporto tecnico:Consulenza di esperti 24 ore su 24, 7 giorni su 7 e assistenza per la risoluzione dei problemi
- Disponibilità delle scorte:Inventario da milioni di dollari per spedizione immediata.
- Servizi di integrazione:Supporto professionale per la distribuzione e la configurazione
- Global Logistics:Spedizioni in tutto il mondo con assistenza in dogana
Domande frequenti
Qual è la differenza tra i modelli MQM9700 e MQM9790?
La serie MQM9700 include una gestione integrata con un gestore di sottorete di bordo, mentre la MQM9790 richiede una gestione esterna tramite il software NVIDIA UFM per funzionalità avanzate di gestione del tessuto.
La serie MQM9700 può funzionare con l'infrastruttura InfiniBand esistente?
Sì, gli switch Quantum-2 mantengono la retrocompatibilità con le precedenti generazioni di InfiniBand, supportando ambienti a velocità mista e aggiornamenti graduali delle infrastrutture.
Quali configurazioni di raffreddamento sono disponibili?
Gli interruttori offrono opzioni di raffreddamento sia da davanti a dietro (flusso d'aria in avanti) che da dietro a davanti (flusso d'aria inverso) per accogliere diverse architetture di raffreddamento del data center.
Come SHARPv3 migliora le prestazioni delle applicazioni?
SHARPv3 consente il calcolo in rete delle operazioni collettive, riducendo il movimento dei dati attraverso la rete e accelerando le applicazioni AI e HPC fino a 32 volte rispetto alle generazioni precedenti.
Linee guida per l'installazione e il funzionamento
- Assicurare una capacità di potenza adeguata e una protezione del circuito per l'implementazione ad alta densità
- Verificare la compatibilità della direzione del flusso d'aria con l'infrastruttura di raffreddamento del data center esistente
- Piano di gestione adeguata dei cavi per configurazioni ad alta densità di porte
- Mantenere la temperatura di funzionamento tra 0°C e 40°C per prestazioni ottimali
- Attuazione di una corretta protezione ESD durante l'installazione e la manutenzione
- Seguire le normative locali in materia di sicurezza elettrica e i regolamenti edili
Questa soluzione di switch di rete richiede una pianificazione adeguata per l'alimentazione, il raffreddamento e la connettività per garantire un funzionamento affidabile negli ambienti di produzione.La piattaforma mq9700 rappresenta l'avanguardia della tecnologia di rete del data center.
