NVIDIA Spectrum SN3000 MSN3700-CS2F: Switch di rete aperta 100GbE ad alta densità

1. Panoramica del prodotto

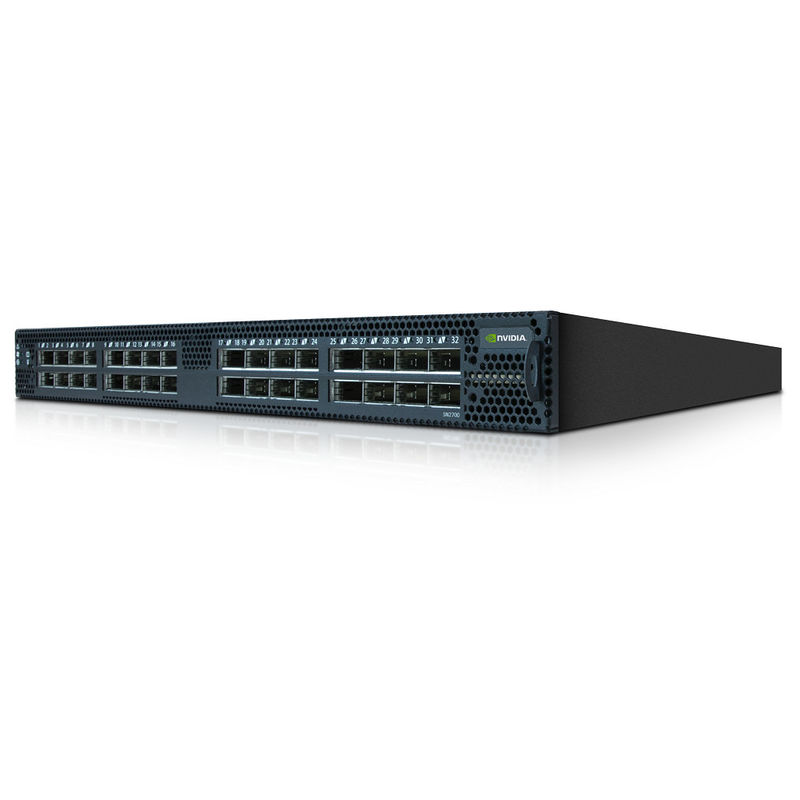

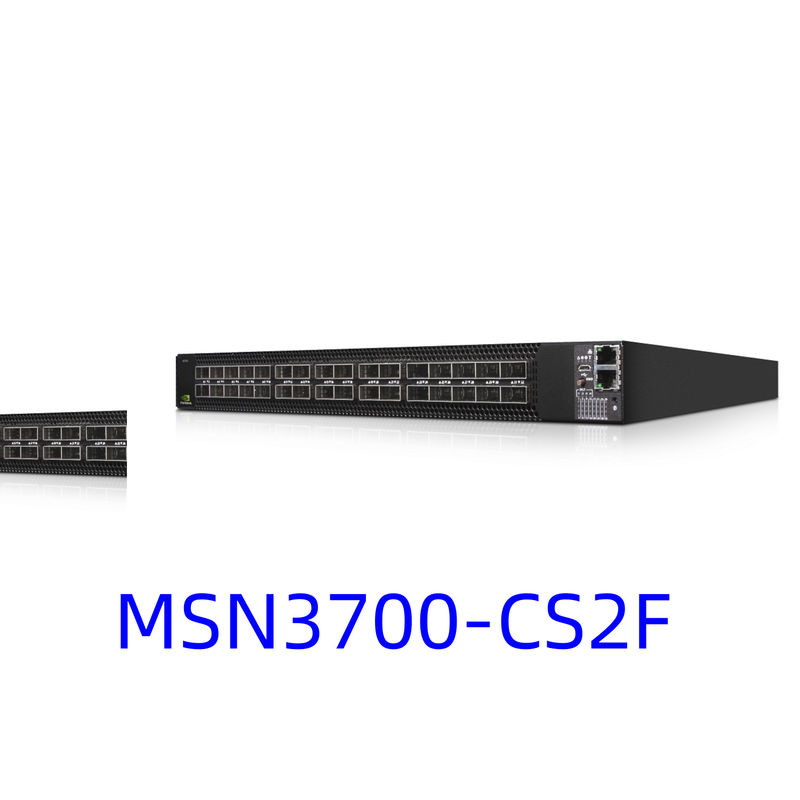

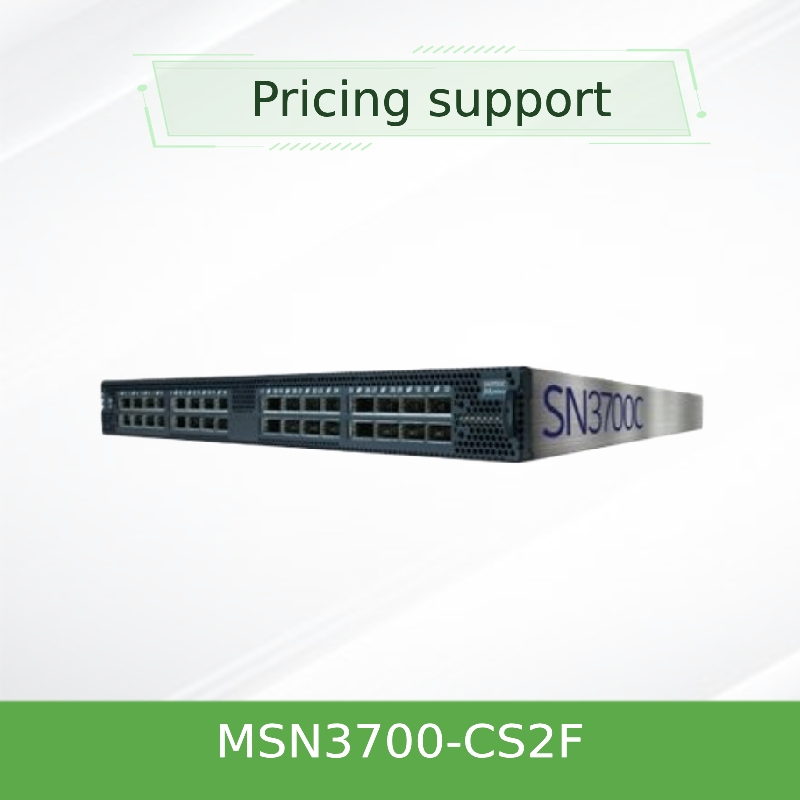

L'MSN3700-CS2F è uno switch di rete in formato 1U della serie Spectrum SN3000 di NVIDIA, che offre 32 porte di connettività 100GbE con la flessibilità di suddividere le porte per connessioni server 10/25GbE. Costruito sull'architettura ASIC Spectrum-2, questo switch Ethernet aperto fornisce 6,4 Tb/s di throughput non bloccante, rendendolo una soluzione ideale per le moderne implementazioni spine e leaf dei data center. Con il supporto per più sistemi operativi, tra cui NVIDIA Onyx, questo switch di rete offre flessibilità e prestazioni senza pari per ambienti cloud, aziendali e di calcolo ad alte prestazioni.

2. Caratteristiche principali

• 32 porte QSFP28 che supportano velocità 100GbE, 50GbE, 40GbE e 25GbE
• Capacità di suddivisione delle porte per supportare fino a 128 connessioni 10/25GbE
• Capacità di switching di 6,4 Tb/s con una velocità di inoltro di 4,76 miliardi di pacchetti al secondo
• Switching cut-through con latenza costante di 425 ns
• Buffer di pacchetti completamente condiviso da 42 MB per l'assorbimento di burst
• Doppi alimentatori hot-swappable (CA) con ridondanza ventole N+1
• Preinstallato con il sistema operativo di rete NVIDIA Onyx

3. Tecnologie avanzate

La serie SN3000 incorpora l'ASIC Spectrum-2 di NVIDIA con supporto per:

• RoCE (RDMA su Ethernet convergente) per il networking GPU-direct
• Routing e bridging VXLAN con accelerazione hardware
• Telemetria avanzata con la tecnologia What Just Happened (WJH)
• Telemetria di rete in-band (INT) per il monitoraggio in tempo reale
• Pipeline programmabile con deep packet inspection (fino a 512 byte)
• Standard Ethernet aperti tra cui ONIE per la flessibilità del sistema operativo di rete

4. Architettura operativa

L'MSN3700-CS2F utilizza un'architettura di buffer di pacchetti completamente condivisa che alloca dinamicamente la memoria su tutte le porte, garantendo una distribuzione equa della larghezza di banda e prevenendo il blocco head-of-line. Lo switch opera in modalità cut-through, inoltrando i pacchetti immediatamente dopo che l'header è stato elaborato senza memorizzare l'intero frame. Questo approccio riduce al minimo la latenza mantenendo le prestazioni a velocità di linea. L'ASIC Spectrum-2 elabora i pacchetti in un'unica passata, anche per operazioni complesse come il routing VXLAN e la traduzione degli indirizzi di rete.

5. Scenari di implementazione

• Layer spine del data center che supporta la connettività fabric 100GbE
• Switch leaf ad alta densità per la connettività server 25GbE
• Networking cluster AI/ML con supporto RoCE per NVIDIA GPUDirect
• Infrastruttura cloud con reti overlay VXLAN
• Fabric di storage con supporto NVMe over Fabrics (NVMe-oF)
• Reti di trading finanziario che richiedono bassa latenza e alto throughput

6. Specifiche tecniche

7. Vantaggi competitivi

• Densità di porte leader del settore in formato 1U
• Il buffer di pacchetti completamente condiviso garantisce un'equa allocazione della larghezza di banda
• Le capacità di telemetria avanzate riducono il tempo medio di risoluzione
• Il design Ethernet aperto previene il vendor lock-in
• Scala VXLAN superiore con 10 volte più tunnel rispetto ai concorrenti
• Velocità delle porte flessibili da 1GbE a 100GbE utilizzando cavi breakout
• Supporto RoCE completo per carichi di lavoro GPU-direct

8. Assistenza e supporto

L'MSN3700-CS2F viene fornito con una garanzia hardware limitata standard di 1 anno con un tempo di consegna di 14 giorni lavorativi. I servizi di supporto premium opzionali includono la sostituzione anticipata il giorno lavorativo successivo, la spedizione di un tecnico entro 4 ore e l'assistenza tecnica remota. NVIDIA offre servizi professionali per la progettazione, l'implementazione e l'ottimizzazione dell'infrastruttura di rete.

9. Domande frequenti

D: Questo switch può essere utilizzato con altri sistemi operativi di rete?
R: Sì, sebbene preinstallato con NVIDIA Onyx, lo switch supporta qualsiasi sistema operativo di rete compatibile con ONIE, inclusi Cumulus Linux e SONIC.

D: Che tipo di ricetrasmettitori e cavi sono supportati?
R: Lo switch supporta un'ampia gamma di DAC, AOC e ricetrasmettitori in fibra, tra cui ottiche 100GbE SR4, LR4, CWDM4 e PSM4.

D: Lo switch è adatto per le implementazioni RoCE?
R: Sì, l'ASIC Spectrum-2 fornisce un solido supporto RoCE con controllo della congestione e funzionalità di isolamento del traffico.

D: Qual è il consumo energetico dello switch?
R: Il consumo energetico tipico è di 300 W con un assorbimento massimo di 400 W a seconda della configurazione e dell'utilizzo delle porte.

10. Note sull'installazione e il funzionamento

• Assicurare un'adeguata distanza per il flusso d'aria attorno allo switch
• Verificare la compatibilità dei ricetrasmettitori e dei cavi prima dell'implementazione
• Funzionare entro le condizioni ambientali specificate (da 0°C a 40°C, umidità dal 5 all'85%)
• Seguire le precauzioni ESD appropriate durante l'installazione
• Conforme agli standard di sicurezza tra cui CB, CE, cTUVus e CU
• La conformità EMC include le certificazioni FCC, ICES, RCM e VCCI
