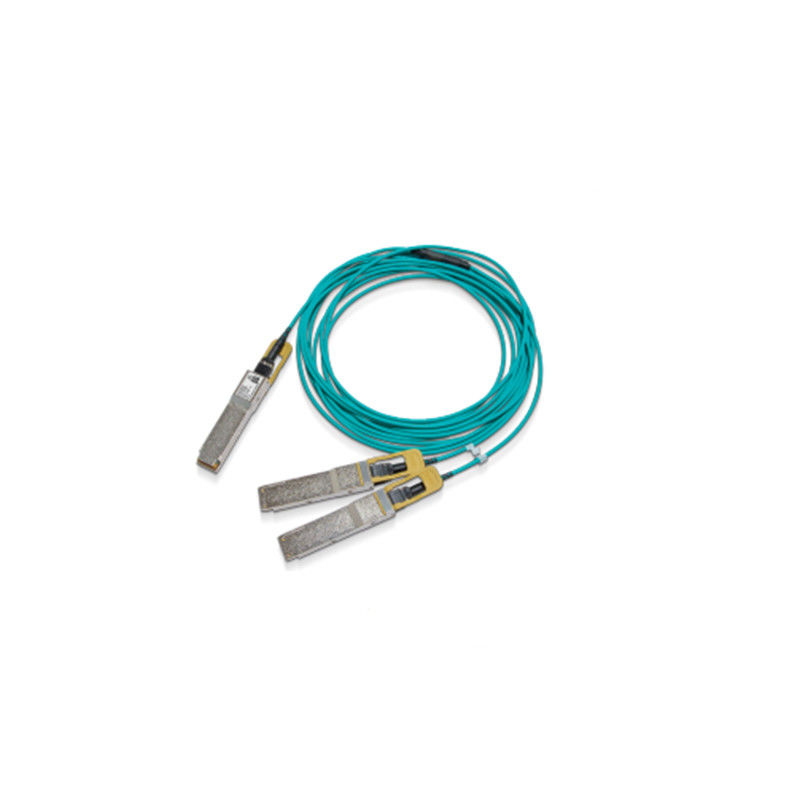

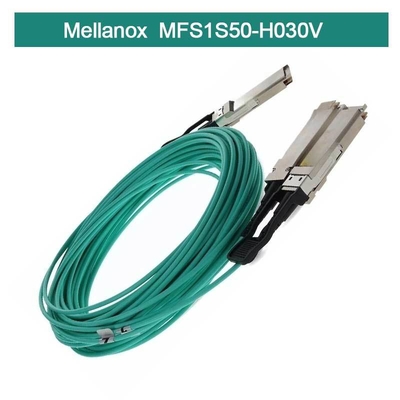

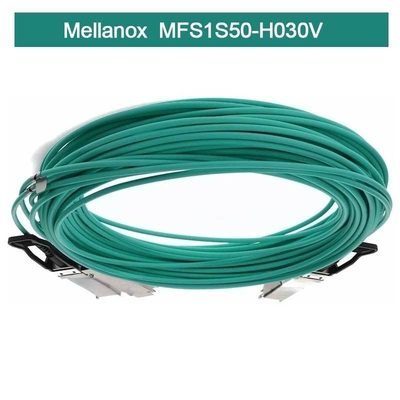

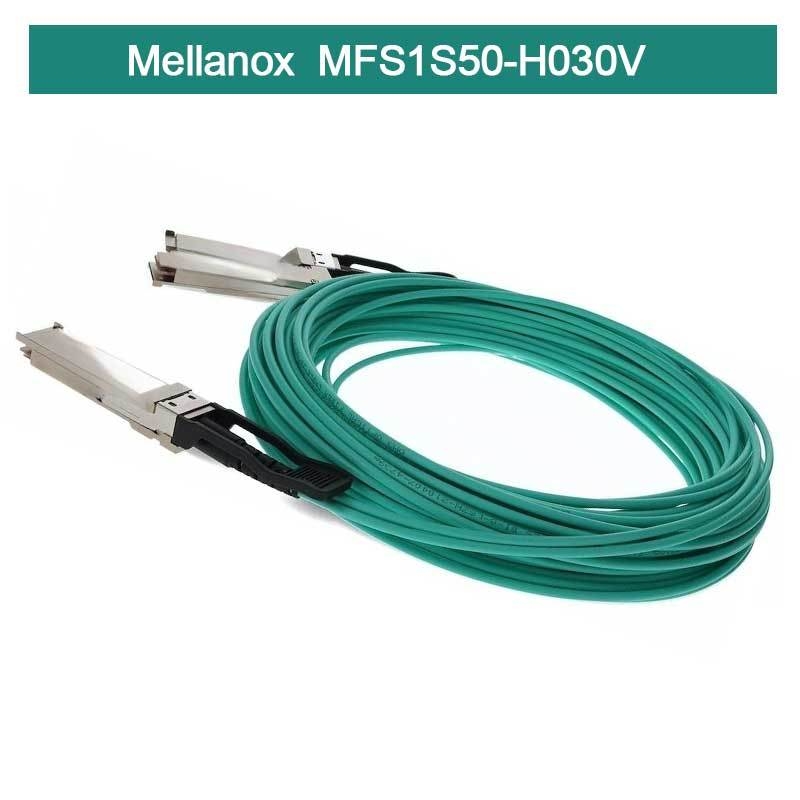

200Gb/s HDR al cavo ottico del separatore di 2x100Gb/s HDR100 (QSFP56 a 2xQSFP56) MMFActive

Mellanox® MFS1S50-HxxxE è un QSFP56 basato VCSEL (laser d'emissione della cavità verticale), 200Gb/s redditizio 2 al cavo ottico attivo del separatore di x 100Gb/s (AOC) progettato per uso nei sistemi di 200Gb/s InfiniBand HDR (alto tasso di dati).

Il cavo di MFS1S50-HxxxE è soddisfacente rispetto a SFF-8665 per la soluzione pluggable QSFP56. Fornisce la connettività fra le unità di sistema con un connettore 200Gb/s da un lato e due connettori separati 100Gb/s dall'altro lato, quali un commutatore e due server. Il cavo collega i segnali di dati da ciascuna delle 4 paia di MMF (multi fibra di modo) sulla singola estremità QSFP56 alle paia doppie di ciascuna dell'estremità del multiport QSFP56. Ogni estremità QSFP56 del cavo comprende un EEPROM che fornisce il prodotto ed informazioni del monitoraggio di stato, che possono essere letti dal sistema host.

La prova di produzione rigorosa assicura la migliori esperienza, prestazione e durevolezza dell'installazione della fuori de scatola.

La qualità che unica di Mellanox le soluzioni attive del cavo a fibre ottiche forniscono la connettività elettrico efficiente per il centro dati collega. Permettono all'più alta larghezza di banda del porto, densità e la configurabilità ad un basso costo e requisito di potere riduttore nei centri dati.

NVIDIA® MFS1S50 è un QSFP56 basato VCSEL (laser d'emissione della cavità verticale), 200Gb/s redditizio 2 al cavo ottico attivo del separatore di x 100Gb/s (AOC) progettato per uso nei sistemi di 200Gb/s InfiniBand (IB) HDR (alto tasso di dati).

Il cavo MFS1S50 è soddisfacente rispetto a SFF-8665 per la soluzione pluggable QSFP56. Fornisce la connettività fra le unità di sistema con un connettore 200Gb/s da un lato e due connettori separati 100Gb/s dall'altro lato, quali un commutatore e due server. Il cavo collega i segnali di dati da ciascuna delle 4 paia di MMF (multi fibra di modo) sulla singola estremità QSFP56 alle paia doppie di ciascuna dell'estremità del multiport QSFP56. Ogni estremità QSFP56 del cavo comprende un EEPROM che fornisce il prodotto ed informazioni del monitoraggio di stato, che possono essere letti dal sistema host.

Informazioni di ordinazione

Specifiche massime assolute

Le valutazioni massime assolute sono quelle oltre cui il danneggiamento del dispositivo può accadere.

L'operazione prolungata fra le specifiche funzionali e le valutazioni massime assolute non è intesa e può causare la degradazione permanente del dispositivo.

Scarica elettrostatica (ESD)

Questo prodotto è compatibile con i livelli di ESD nelle condizioni di funzionamento del centro dati tipico e certificati conformemente alle norme elencate nella sezione di conformità normativa. Il prodotto è spedito con i tappi di protezione su tutti i connettori per proteggerlo durante il trasporto. Nel trattamento e nell'operazione normali dei cavi ad alta velocità e dei ricetrasmettitori ottici, il ESD è di preoccupazione durante l'inserzione nella gabbia di QSFP del server/commutatore. Quindi, il ESD standard che tratta le precauzioni deve essere osservato. Questi comprendono l'uso delle cinghie a terra scarpa/del polso e del pavimento di ESD dovunque un cavo/ricetrasmettitore sia estratto/inserito. Scariche elettrostatiche all'esterno del telaio dell'attrezzatura ospite dopo che l'installazione è conforme ai requisiti livellati del sistema ESD.

Trattamento e pulire

Il ricetrasmettitore può essere danneggiato tramite l'esposizione agli impulsi correnti e sopra gli eventi di tensione. Ciao per limitare l'esposizione alle circostanze definite nelle valutazioni massime assolute. Osservi le precauzioni di trattamento normali per ai i dispositivi scarico sensibili elettrostatici. Il ricetrasmettitore è spedito con i cappucci parapolvere sia sul porto elettrico che ottico. Il cappuccio sul porto ottico dovrebbe sempre esistere quando non c'è cavo a fibre ottiche collegato. Il connettore ottico ha una superficie messa del connettore che è esposta ogni volta che non ha cavo né cappuccio.

Prima dell'inserzione del cavo a fibre ottiche, pulisca il connettore di cavo per impedire la contaminazione. Il cappuccio parapolvere assicura che le ottica rimangano pulite e nessuna pulizia supplementare dovrebbe essere necessaria. In caso di contaminazione, gli strumenti di pulizia standard ed i metodi dovrebbero essere usati. I liquidi non devono applicarsi.

Interoperabilità

Per le configurazioni provate con l'aocs riferisca prego al rapporto livellato di qualificazione del prodotto del sistema (SLP).

Rate Select

Il AOC sostiene il tasso scelto, che è controllato scrivendo ai registri 0x57-0x58. Due bit sono assegnati per ogni vicolo del ricevitore in byte 0x57 (87dec, Rxn_Rate_Select) e due bit per ogni vicolo del trasmettitore nel byte 0x58 (88dec, Txn_Rate_Select) per specificare fino a quattro velocità di trasmissione, come definito in rev. SFF-8636 le 2.9.2 CODIFICHE della tabella 6-5 XN_RATE_SELECT. Tutti e quattro i vicoli sono richiesti per avere lo stesso valore scelto del tasso.

La tavola sotto specifica il tasso per ogni regolazione scelta del tasso.

Rate Select Encodings

FAQ

Q1.What può voi comprare da noi?

: Mellanox, Aruba, Rukus, prodotti estremi di marca, compreso i commutatori, schede di rete, cavi, Access

Punto, ecc.

Q2.How circa la data di consegna?

: Richiede solitamente 3-5 giorni lavorativi. Per i modelli specifici, contattici prego per controllare le azione. Alla fine,

la consultazione reale prevarrà. Faremo il nostro meglio per consegnare appena possibile.

Q3.What è i vostri termini di garanzia?

: Forniamo 12 mesi di tempo della garanzia.

Q4.How circa il metodo di spedizione?

: Usiamo Fedex/DHL/UPS/TNT ed altre spedizioni dell'aria, spedizioni del mare sono inoltre realizzabili. In uno esprime,

potremmo fare tutte le spedizioni che avete voluto.

Q5.Can ottengo alcuni campioni?

: Sì, l'ordine del campione è disponibile per il controllo di qualità e la prova del mercato. Dovete soltanto pagare il costo del campione

e costo preciso.

Q6.What sono le vostre forze del centro?

: Rifornimento, originale e nuovi prodotti di prima mano con il prezzo favorevole ed il post-vendita perfetto.
