Aruba Wi-Fi 6 punti di accesso fornisce ad alto rendimento
connettività per qualsiasi organizzazione che avverte crescita
numeri di IoT e dei requisiti di mobilità. Con combinato
datarate di punta fino a 2.69Gbps, consegnano la velocità e
l'affidabilità ha avuto bisogno di per tutto l'ambiente aziendale.
Varianti dell'hardware
• AP-514: Modelli dell'antenna esterna

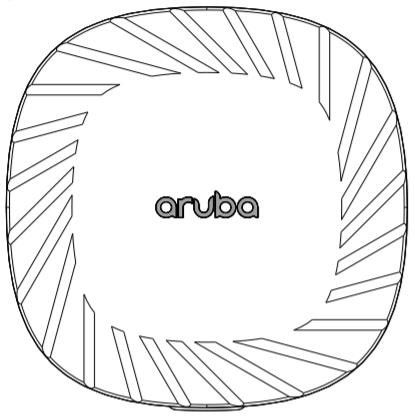

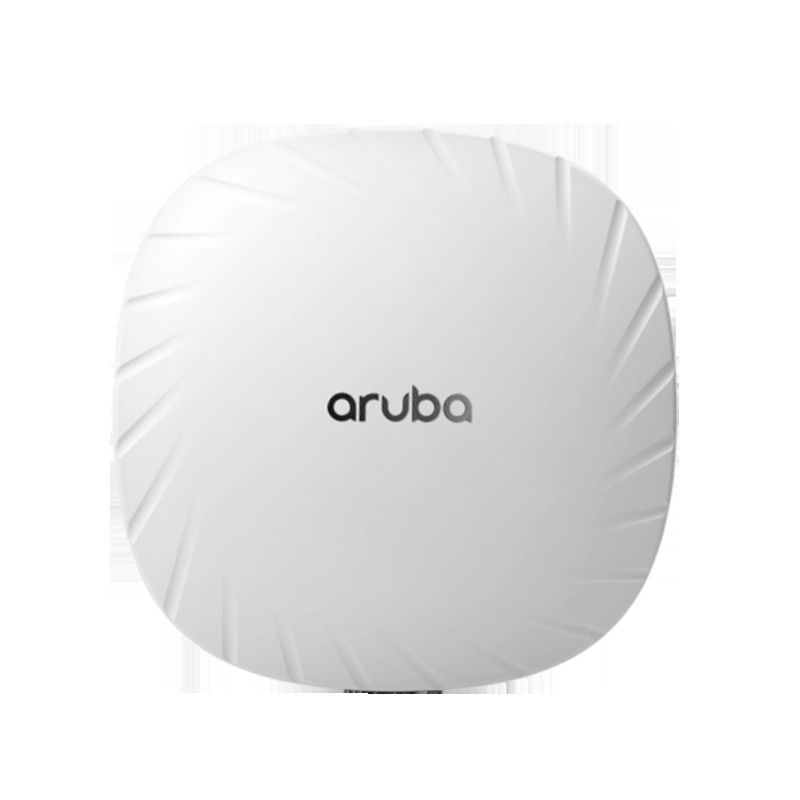

• AP-515: Modelli interni dell'antenna
Specifiche della radio di Wi-Fi
• Tipo di AP: Radio dell'interno e doppia, 5GHz 802.11ax 4x4 MIMO e
2.4GHz 802.11ax 2x2 MIMO
• radio 5GHz:
- Singolo utente spaziale della corrente quattro (Unione Sovietica) MIMO per fino a
tasso di dati senza fili 4.8Gbps a diverso 4SS HE160
dispositivi del cliente 802.11ax (massimi)
- Singolo utente spaziale della corrente due (Unione Sovietica) MIMO per fino a
tasso di dati senza fili 1.2Gbps a diverso 2SS HE80
dispositivi del cliente 802.11ax (tipici)
- Multi utente della corrente spaziale quattro (MU) MIMO per fino a
tasso di dati senza fili 4.8Gbps a fino a quattro 1SS o a due 2SS
Dispositivi capaci del cliente di HE160 802.11ax DL-MU-MIMO
simultaneamente (massimo)
- Multi utente della corrente spaziale quattro (MU) MIMO per fino a
tasso di dati senza fili 2.4Gbps a fino a quattro 1SS o a due 2SS
Dispositivi capaci del cliente di HE80 802.11ax DL-MU-MIMO
simultaneamente (tipico)
• radio 2.4GHz:
- Singolo utente spaziale della corrente due (Unione Sovietica) MIMO per fino a
tasso di dati senza fili 574Mbps al cliente di 2SS HE40 802.11ax
dispositivi (massimi)
- Singolo utente spaziale della corrente due (Unione Sovietica) MIMO per fino a
tasso di dati senza fili 287Mbps al cliente di 2SS HE20 802.11ax
dispositivi (tipici)
• Contributo a fino a 512 dispositivi collegati del cliente per radio,
e fino a 16 BSSIDs per radio
• Bande di frequenza di sostegno (specifiche di ciascun paese
le restrizioni si applicano):
- 2,400 a DOTTRINA 2.4835GHz
- 5,150 a 5.250GHz U-NII-1
- 5,250 a 5.350GHz U-NII-2A
- 5,470 a 5.725GHz U-NII-2C
- 5,725 a 5.850GHz U-NII-3/ISM
- 5,850 a 5.895GHz U-NII-4
• Canali disponibili: Dipendente sul configurato su
dominio regolatore
• La selezione dinamica di frequenza (DFS) ottimizza l'uso di
spettro disponibile di rf
- Inclusione dell'Zero-attesa DFS (ZWDFS) per accelerare canale
cambiamenti
• Tecnologie radiofoniche di sostegno:
- 802.11b: divisione di spettro di Diretto-sequenza (DSSS)
- 802.11a/g/n/ac: Frequenza-divisione ortogonale
multiplazione (OFDM)
- 802.11ax: Multiplo ortogonale di frequenza-divisione
accesso (OFDMA) con fino a 16 unità delle risorse (per
canale 80MHz)
• Tipi di sostegno di modulazione:
- 802.11b: BPSK, QPSK, CCK
- 802.11a/g/n: BPSK, QPSK, 16-QAM, 64-QAM, 256-QAM
(estensione privata)
- 802.11ac: BPSK, QPSK, 16-QAM, 64-QAM, 256-QAM,
1024-QAM (estensione privata)
- 802.11ax: BPSK, QPSK, 16-QAM, 64-QAM, 256-QAM,
1024-QAM802.11n supporto di alto-capacità di lavorazione (GH):
HT20/40
• 802.11ac supporto molto alto di capacità di lavorazione (VHT):
VHT20/40/80/160
• 802.11ax supporto di alta efficienza (LUI): HE20/40/80/160
• Tassi di dati di sostegno (Mbps):
- 802.11b: 1, 2, 5,5, 11
- 802.11a/g: 6, 9, 12, 18, 24, 36, 48, 54
- 802.11n (2.4GHz): 6,5 - 300 (MCS0 a MCS15, HT20
a HT40)
- 802.11n (5GHz): 6,5 - 600 (MCS0 a MVC31, HT20
a HT40)
- 802.11ac: 6,5 - 3.467 (MCS0 a MCS9, NSS = 1 - 4,
VHT20 a VHT160)
- 802.11ax (2.4GHz): 3,6 - 574 (MCS0 a MCS11, NSS = 1
a 2, HE20 a HE40)
- 802.11ax (5GHz): 3,6 - 4.803 (MCS0 a MCS11, NSS = 1
a 4, HE20 a HE160)
• aggregazione del pacchetto 802.11n/ac/ax: A-MPDU, A-MSDU
• Trasmetta il potere: Configurabile con incrementi di 0,5 dBm
• Massimo (aggregato, ha condotto totale) trasmettere potere
(limitato dai requisiti normativi locali):
- Una banda di 2,4 gigahertz: +21 dBm (18dBm per catena)
- Una banda di 5 gigahertz: +24 dBm (dBm 18 per catena)
- Nota: condotto trasmetta i livelli di potere per escludere l'antenna
guadagno. Per il totale (EIRP) trasmetta il potere, aggiungono il guadagno dell'antenna.
• La coesistenza cellulare avanzata (CRNA) minimizza l'impatto
di interferenza dalle reti cellulari
• Rapporto massimo che si combina (MRC) per migliorato
prestazione del ricevitore
• Diversità ciclica spostamento/di ritardo (CDD/CSD) per migliorato
prestazione della tratta in discesa rf
• Codifica del blocchetto di spazio-tempo (STBC) per la gamma aumentata e
ricezione migliore
• Controllo di parità a bassa densità (LDPC) per l'errore di alto-efficienza
correzione e capacità di lavorazione aumentata
• Trasmetta la fascio-formazione (TxBF) per il segnale aumentato
affidabilità e gamma
• tempo di attesa dell'obiettivo 802.11ax (TWT) di sostenere a bassa potenza
dispositivi del cliente
• 802.11mc misura cronometrante fine (FTM) per precisione
gamma di distanza
Antenne di Wi-Fi
• AP-514: Quattro connettori (femminili) di RP-SMA per esterno
antenne a due bande (A0 con A3, corrispondente
con le Catene radiofoniche da 0 a 3). Perdita interna nel peggiore dei casi
fra l'interfaccia aria ed i connettori dell'antenna esterna
(dovuto circuiti diplexing): 1.3dB in 2.4GHz e in 1.7dB dentro
5GHz.
• AP-515: Quattro hanno integrato il downtilt a due bande
antenne omnidirezionali per 4x4 MIMO con il picco
guadagno dell'antenna di 4.2dBi in 2.4GHz e in 7.5dBi in 5GHz.
Le antenne incorporate sono ottimizzate per il soffitto orizzontale
orientamento montato del AP. L'angolo del downtilt per
il guadagno massimo è di approssimativamente 30 gradi.
- Combinazione dei modelli di ciascuna delle antenne del
Radio di MIMO, il guadagno di punta di efficace per-antenna
il modello è 3.8dBi in 2.4GHz e in 4.6dBi in 5GHz.

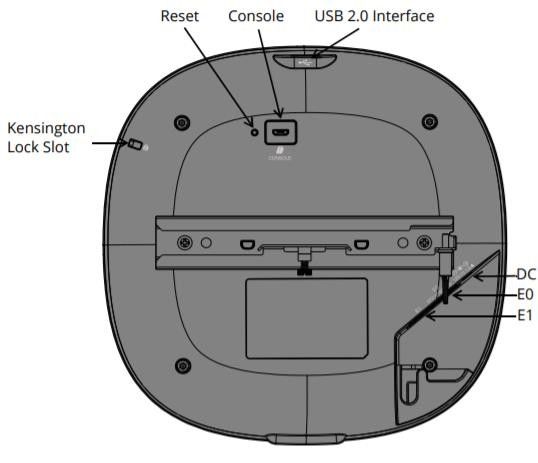

Interfacce supplementari
• E0: Porto di HPE SmartRate (RJ-45, massimo ha negoziato
velocità 2.5Gbps)
- Automatico-percependo velocità di collegamento (100/1000/2500BASE-T)
e MDI/MDX
- la velocità 2.5Gbps aderisce a NBase-T e
specifiche 802.3bz
- PoE-palladio: 48Vdc 802.3af/at/bt (nominale) (classi 3 o più alti)
- 802.3az Ethernet di ottimo rendimento (EEE)
• E1: Interfaccia di rete Ethernet 10/100/1000BASE-T (RJ-45)
- Automatico-percezione velocità di collegamento e del MDI/MDX
- 802.3az Ethernet di ottimo rendimento (EEE)
• Supporto di aggregazione di collegamento (LACP) fra entrambi rete
porti per ridondanza e capacità aumentata
• Interfaccia di corrente continua: 12Vdc (termine nominale, +/- 5%), accetta
spina circolare centro-positiva di 2.1mm/5.5mm con
lunghezza di 9.5mm
• Interfaccia ospite di USB 2.0 (tipo un connettore)
- Capace di sourcing fino a 1A/5W ad un dispositivo allegato
• Radio di Bluetooth 5 e di Zigbee (802.15.4) (2.4GHz)
- Bluetooth 5: fino a 8dBm trasmetta il potere (classe 1) e
-95dBm ricevono la sensibilità
- Zigbee: fino a 8dBm trasmetta il potere e -97dBm ricevono
sensibilità
- Antenna omnidirezionale verticalmente polarizzata integrata
con approssimativamente 30 gradi di downtilt e guadagno di punta di 3.5dBi
(AP-515) o 4.9dBi (AP-514)
• Indictors visivi (due LED multicolori): per il sistema e
Stato radiofonico
• Bottone di risistemazione: risistemazione della fabbrica, controllo di modo del LED (normale/fuori)
• USB di serie dell'interfaccia della console (privato, micro--b
presa fisica)
• Scanalatura di sicurezza di Kensington
Alimentazioni e consumo di energia
• Il AP sostiene la corrente continua diretta ed il potere più
Ethernet (PoE; su porto E0)
• Quando entrambe le alimentazioni sono disponibili, prese di corrente continua
priorità sopra il PoE
• Le alimentazioni sono vendute esclusivamente; vedi l'ordinazione
Sezione informativa qui sotto per i dettagli
• Una volta alimentato da CC o da 802.3at (classe 4)/802.3bt (classe
5) il PoE, il AP funzionerà senza restrizioni.
• Una volta alimentato da 802.3af (classe 3) PoE e con l'IPM
la caratteristica ha permesso a, il AP comincerà su nel modo senza restrizione,
ma può applicare le restrizioni secondo il bilancio di PoE
e potere reale. Che restrizioni dell'IPM da applicarsi e dentro
che ordine, è programmabile.
• Funzionamento del AP con un 802.3af (classi 3 o più basso) PoE
la fonte e gli handicappati dell'IPM non è sostenuta (eccezione fatta per il AP
organizzazione; nessuna radio sarà permessa a).
• Consumo di energia (nel peggiore dei casi) massimo:
- La CC ha alimentato: 16.0W
- Il PoE ha alimentato (802.3af, IPM ha permesso a): 13.5W
- Il PoE ha alimentato (802.3at/bt): 20.8W
- Tutti i numeri qui sopra sono senza un dispositivo USB esterno
collegato. Quando sourcing il bilancio di potere pieno 5W
ad un tal dispositivo, il potere (nel peggiore dei casi) incrementale
il consumo per il AP spetta a 5.7W (PoE ha alimentato) o
5.5W (CC ha alimentato).
• Consumo di energia (nel peggiore dei casi) massimo nel modo in ozio:
12.6W (PoE) o 9.7W (CC)
• Consumo di energia (nel peggiore dei casi) massimo nel profondo-sonno
modo: 5.9W (PoE) o 1.5W (CC)
Montaggio dei dettagli
Un montaggio - il sostegno è stato preinstallato sul retro del
AP. Questo sostegno è utilizzato per fissare il AP a c'è ne del (venduto
esclusivamente) montare i corredi; si veda la sezione informativa d'ordinazione
sotto per i dettagli.
Specifiche meccaniche
• Dimensioni/peso (AP-515; unità, a parte il sostegno del supporto):
- 200mm (w) x 200mm (D) x 46mm (H)
7,9" (w) x 7,9" (D) x 1,8" (H)
- 810g/28.5oz
• Dimensioni/peso (AP-515; spedizione):
- 230mm (w) x 220mm (D) x 72mm (H)
9,1" (w) x 8,7" (D) x 2,8" (H)
- 1010g/35.5oz
Specifiche ambientali
• Condizioni di gestione
- Temperatura: 0C a +50C/+32F a +122F
- Umidità: 5% - 93% senza condensazione
- Il AP è assemblea plenaria valutata per uso negli spazi ditrattamento
- ETS 300 019 ambienti della classe 3,2
• Stoccaggio e condizioni di trasporto
- Temperatura: -40C a +70C/-40F a +158F
- Umidità: 5% - 93% senza condensazione
- ETS 300 019 ambienti delle classi 1,2 e 2,3
Affidabilità
Tempo medio fra guasto (MTBF): 560,000hours (64yrs) a +25C
temperatura di funzionamento.
Conformità normativa
• FCC/ISED
• CE segnato
• 2014/53/EU direttivo ROSSO
• Contabilità elettromagnetica 2014/30/EU direttivo
• Bassa tensione 2014/35/EU direttivo
• UL/IEC/EN 60950
• EN 60601-1-1, EN60601-1-2
• Certs ferroviario (AP-515 soltanto):
- 50155:2017 dell'en – applicazioni ferroviarie
- 50121-1:2017 dell'en – contabilità elettromagnetica ferroviaria
- En 50121-3-2 – contabilità elettromagnetica ferroviaria
- 50121-4:2016 dell'en – immunità ferroviaria
- IEC 61373 ed2: 2008 – scossa e vibrazione ferroviarie
Per informazioni regolarici più specifiche di ciascun paese e
le approvazioni, vedono prego il vostro rappresentante di Aruba.
Numeri di modello regolatori
• AP-514: APIN0514
• AP-515: APIN0515
Certificazioni
• Valutazione dell'assemblea plenaria UL2043
• Wi-Fi Alliance:
- A CERTIFICATA Wi-Fi, b, g, n, CA, ascia
- WPA, WPA2 e WPA3 – impresa con opzione di CNSA,
Personale (SAE), migliorato apra (DEBBA)
- WMM, WMM-PS, a più bande agile W-Fi
- Passpoint (rilascio 2)
- Posizione di Wi-Fi
• SIG di Bluetooth
GARANZIA
Garanzia di vita limitata dell'hardware di Aruba.
SOFTWARE DI SISTEMA OPERATIVO MINIMO
VERSIONI
• ArubaOS ed Aruba InstantOS 8.4.0.0 (con alcuno
restrizioni). Per l'operazione, l'uso senza restrizione 8.6.0.0 o più successivamente.
• ArubaOS 10.0.0.0
Q1.What può voi comprare da noi?
: Mellanox, Aruba, Rukus, prodotti estremi di marca, compreso i commutatori, le schede di rete, i cavi, il punto di accesso, ecc.
Q2.How circa la data di consegna?
: Richiede solitamente 3-5 giorni lavorativi. Per i modelli specifici, contattici prego per controllare le azione. Alla fine, il reale la consultazione prevarrà. Faremo il nostro meglio per consegnare appena possibile.
Q3.What è i vostri termini di garanzia?
: Forniamo 12 mesi di tempo della garanzia.
Q4.How circa il metodo di spedizione?
: Usiamo Fedex/DHL/UPS/TNT ed altre spedizioni dell'aria, spedizioni del mare sono inoltre realizzabili. In uno esprime, noi potrebbe fare tutte le spedizioni che avete voluto.
Q5.Can ottengo alcuni campioni?
: Sì, l'ordine del campione è disponibile per il controllo di qualità e la prova del mercato. Dovete soltanto pagare il costo del campione ed il costo preciso.
Q6.What sono le vostre forze del centro?
: Rifornimento, originale e nuovi prodotti di prima mano con il prezzo favorevole ed il servizio di assistenza al cliente perfetto.
Il tuo messaggio deve contenere da 20 a 3000 caratteri!
